Caixas de engrenagens em ângulo reto da Série A

Caixas de engrenagens angulares série A: soluções de caixas de engrenagens angulares desenvolvidas para o campo

Na Hangzhou Hengnie Machinery, o Fabricante de caixa de engrenagens angular agrícola série A O programa é nossa resposta dedicada a um problema recorrente no projeto de máquinas agrícolas: como mudar a direção da potência onde uma transmissão em linha reta é impossível. Construímos essas unidades como caixas de engrenagens angulares de ferro fundido e redutores de velocidade angulares para manuseio de grãos, corte de grama, corte de grama e equipamentos de transporte que devem funcionar para longos turnos em poeira, lama e cargas de choque intermitentes.

A Série A não tem um formato de caixa único. Inclui unidades de bisel de 45°, acionamentos de ângulo helicoidal de 68°, caixas de bisel de ângulo reto 1:1 e caixas de transferência de três vias, todas compartilhando a mesma lógica de engenharia: ferro fundido de alta resistência, juntas seladas e conjuntos de engrenagens dimensionados para serviço em campo. Uma máquina pode, portanto, cobrir vários ângulos de instalação, e nosso catálogo está estruturado para que OEMs, distribuidores e equipes de manutenção possam comparar as unidades disponíveis com um layout exato da máquina.

  • Carcaças de ferro fundido com boa resistência à vibração e ao impacto
  • Vedação confiável para condições de trabalho com poeira, lama e umidade
  • Transmissão de torque ortogonal e oblíqua: configurações de 45°, 68° e 90°
  • Versões puras de transferência de ângulo e mudança de relação na mesma família

Ajuste da aplicação: onde as unidades da série A ganham seu sustento

Posicionamos a Série A para máquinas agrícolas e aplicações de transmissão de energia relacionadas onde o eixo de entrada e o eixo de saída não são paralelos. As instalações mais comuns nesta categoria são acionamentos de tubulações para caminhões de grãos, cabeçotes multicortadores para cortadores de grama, brocas para carrinhos de grãos, cortadores de grama rotativos e transportadores de materiais a granel.

Caminhões de grãos, carrinhos de grãos e bicos transportadores

Essas aplicações precisam de energia para transformar uma esquina em uma broca vertical ou angular, mantendo a velocidade. O ND A607 de ângulo reto 1:1 e as unidades helicoidais de 68° ND B682 e ND B684 são construídas para esta tarefa, e o conjunto de engrenagem reta ND B457 é adaptado para transportadores de grãos de lâminas em espiral com conexão de tubo.

Cortadores rotativos e cortadores de grama

As plataformas de corte requerem múltiplas cabeças de corte acionadas a partir de uma entrada. A ND A501 é uma caixa de transferência de engrenagem cônica de uma entrada/três saídas com configuração de 45° e relação de velocidade de 1:1,2 para corte rotativo de alta frequência. O ND A453 cobre direção hidráulica de 45° em máquinas onde um layout não padrão exclui uma caixa convencional de 90°.

Equipamentos Agrícolas Gerais que Necessitam de Direção em Ângulo Não Reto

Caixas compactas de ferro fundido nos permitem instalar layouts mecânicos especiais e acionamentos auxiliares em semeadoras, espalhadoras, colheitadeiras e implementos de campo. Como as extremidades do eixo, a relação e os detalhes do flange são feitos sob encomenda, a Série A pode ser integrada como uma substituição direta ou como parte de um novo programa de máquina.

Gama de produtos da série A e correspondência de aplicações

A tabela abaixo resume a linha atual da Série A apresentada em nosso catálogo. Quando uma especificação é publicada, ela é listada; onde o ponto de trabalho está aberto, nós o dimensionamos em relação ao ciclo de trabalho da máquina.

Modelo Ângulo/Configuração Relação/Velocidade de entrada Ajuste de aplicação principal

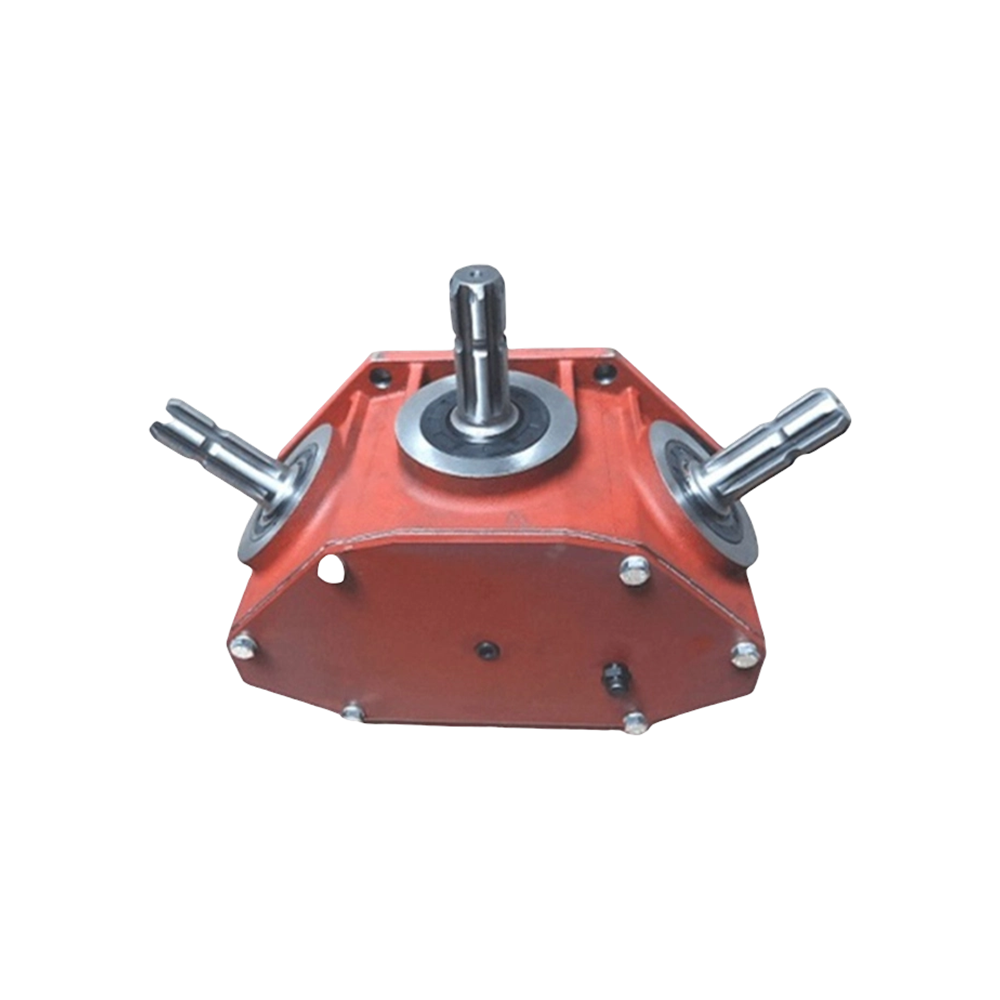

ND A453 Caixa de engrenagens cônica de 45° 1:1, 540 RPM, 54–95 HP Equipamentos agrícolas em geral que necessitam de conversão de potência de 45° sem sobrecarga pesada

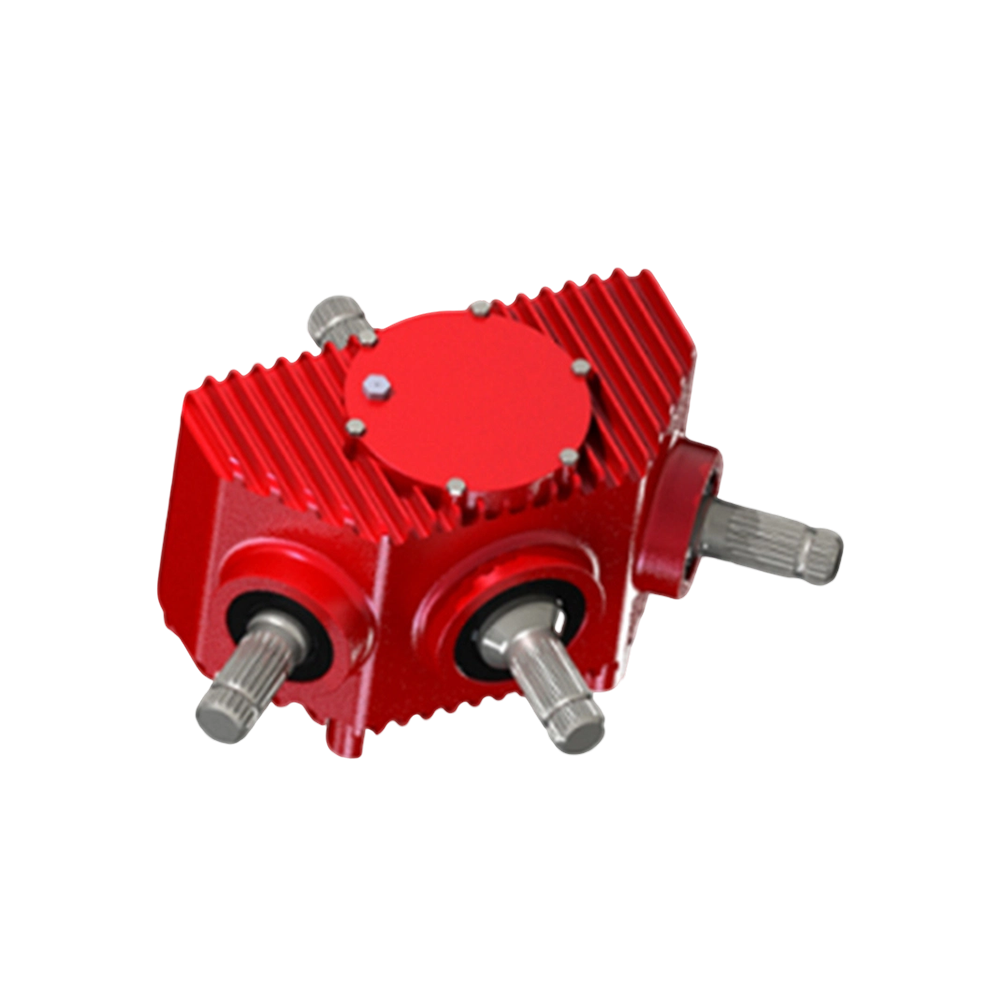

ND A501 Caixa de transferência de engrenagem cônica de uma entrada/três saídas, 45° 1:1.2 Cortadores de grama rotativos, cortadores de grama e máquinas de aparar grama

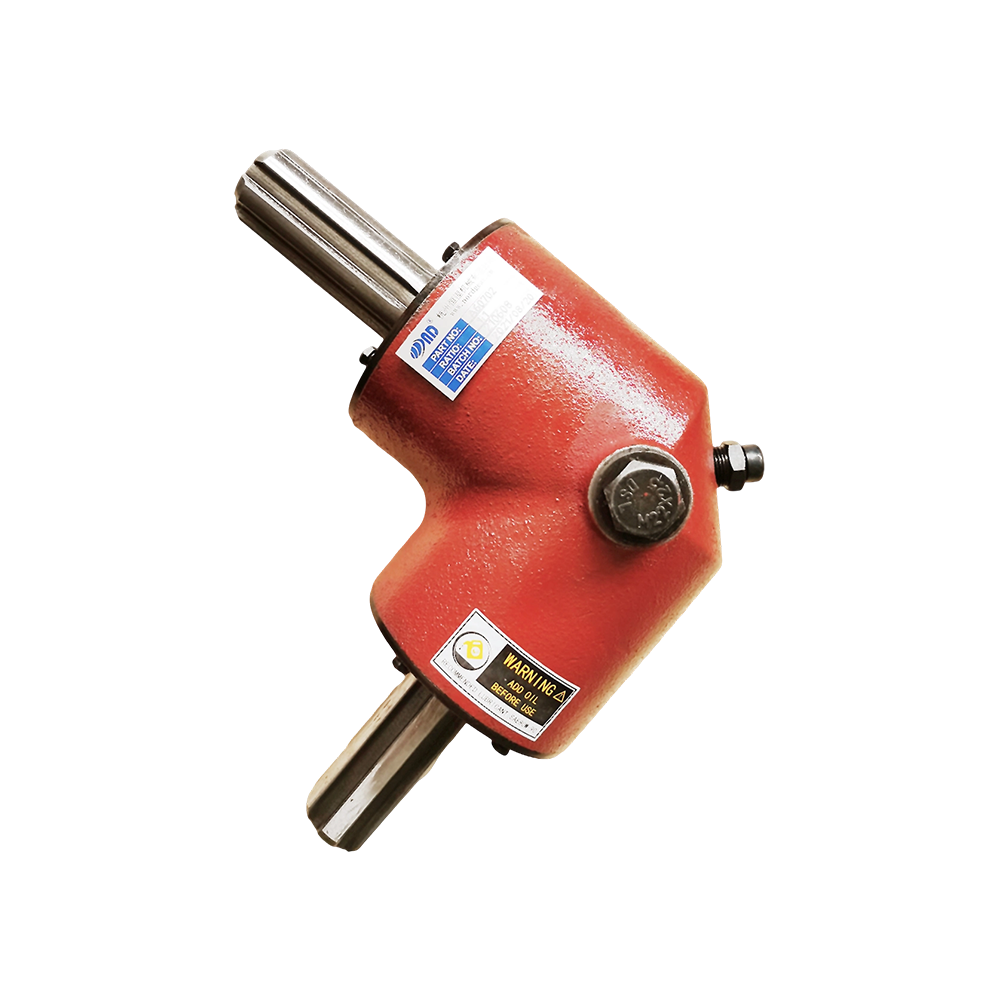

ND A607 Caixa de engrenagens em ferro fundido com ângulo reto de 90° 1:1, 540 RPM, 15–34 HP Caminhões de transporte de grãos e equipamentos de transporte de materiais que exigem mudança de direção com velocidade igual

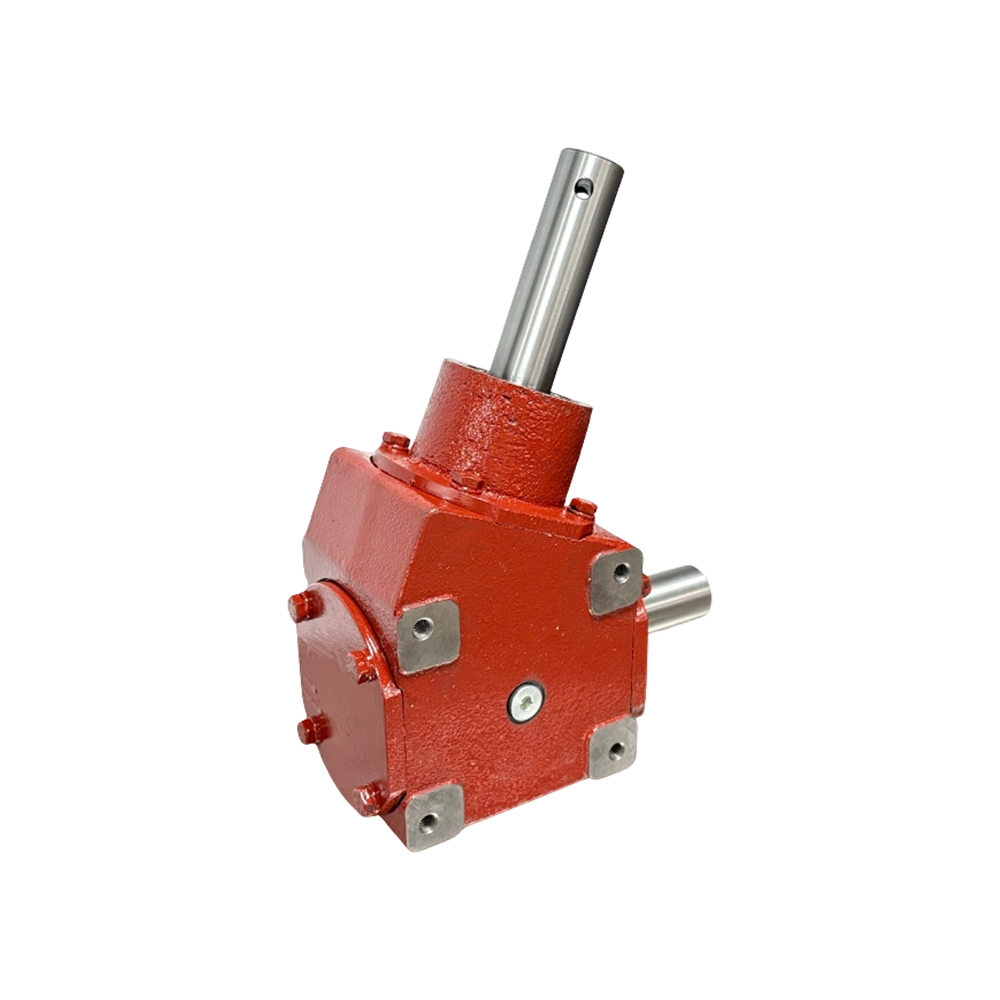

ND B682 Acionamento angular helicoidal de 68° Configurado para aplicativo Acionamentos de carrinhos de grãos que exigem transferência de potência oblíqua

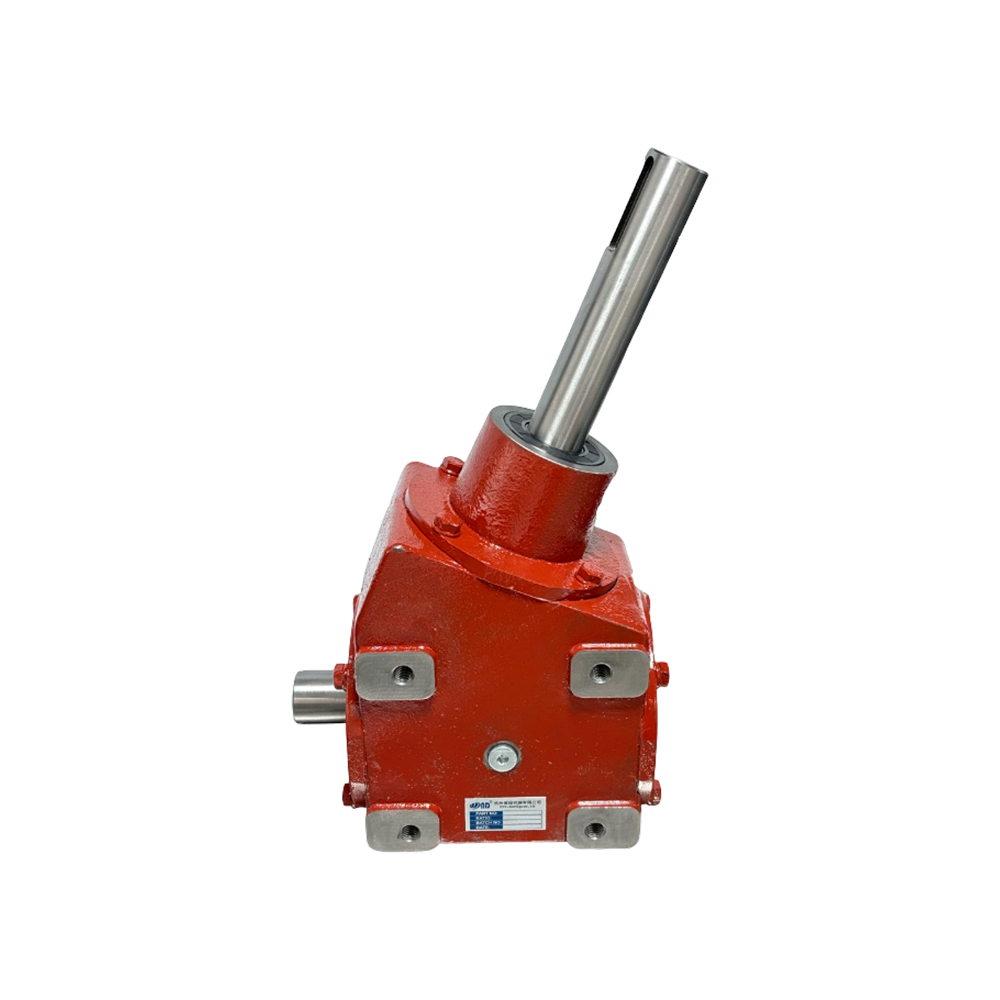

ND B684 Unidade de acionamento em ferro fundido 68° Configurado para aplicativo Veículos de transporte de grãos com rotas de eixo angulares
ND B457 Conjunto de transmissão de engrenagem reta Configurado para aplicativo Transportador de grãos sem-fim com conexão de tubo

Para requisitos de eixo paralelo ou carcaça de alumínio, as famílias adjacentes cobrem essas condições: Caixas de engrenagens com carcaça de alumínio série BA para acionamentos leves em ângulo reto e em espiral, e Caixas de engrenagens de ferro fundido série B para direção de 90° em picadores, escarificadores e equipamentos de transporte.

Construção em Ferro Fundido e Engenharia de Campo

Por que o ferro fundido continua sendo a escolha certa para unidades da série A

A transmissão em ângulo agrícola detecta contaminação, vibração e impacto que um gabinete industrial nunca encontra. A carcaça de ferro fundido de alta resistência dá à Série A a rigidez necessária para manter as engrenagens cônicas e helicoidais engrenadas e absorve choques de cortadores de grama, bloqueios de brocas e transporte brusco. Ele também fornece superfícies de vedação estáveis, e é por isso que essas caixas podem funcionar em condições de poeira lamacenta e campos úmidos sem necessidade de vedação frequente.

Geometria das engrenagens e comportamento da transmissão

A correspondência precisa das engrenagens cônicas é usada nos modelos de 45° e 90°, proporcionando rotação suave e baixo ruído sob uso contínuo. Os modelos de 68° utilizam engrenagens helicoidais para transmissão oblíqua de torque, enquanto o conjunto transportador utiliza um arranjo de engrenagens de dentes retos adaptado à estrutura do tubo. Em todos os casos, a relação e o sentido de rotação devem ser acordados antes da usinagem, porque o conjunto de engrenagens, os furos da caixa e os ressaltos do eixo são produzidos como um sistema combinado.

Dados de especificação, dimensionamento e seleção

Configuramos cada unidade da Série A a partir do ponto de trabalho, e não de uma tabela que sirva para todos. A velocidade de entrada declarada de 540 RPM alinha-se com a tomada de força padrão do trator e com as velocidades comuns da transmissão agrícola, mas também usinamos unidades para aplicações de baixa velocidade/alto torque e alta velocidade. A Série A abrange, portanto, tanto redutores angulares puros quanto redutores de velocidade angulares de máquinas agrícolas, dependendo se o equipamento acionado também precisa de um passo de relação.

  • Proporção: as versões do catálogo incluem direção de velocidade igual 1:1 e transferência de três vias 1:1,2; outras proporções são feitas sob encomenda.
  • Velocidade de entrada: 540 RPM é uma referência comum; confirme as velocidades contínua e máxima.
  • Potência e torque: o ND A453 é publicado em 54–95 HP e 707–1238 N·m; o ND A607 com 15–34 HP. Outros modelos são dimensionados de acordo com o espectro de carga.
  • Eixos: eixos chavetados, estrias, perfis de tomada de força e eixos de transmissão personalizados estão disponíveis; o catálogo lista o eixo e a relação de transmissão conforme necessário.
  • Configuração de saída: conjuntos one-in/one-out, one-in/três-out e conjuntos especiais, como o acionamento do transportador de engrenagem reta ND B457, fazem parte da linha da Série A.

Quando a nossa proposta é preparada, calculamos o fator de serviço real para a aplicação e confirmamos se a unidade funcionará de forma contínua, intermitente ou com ciclos frequentes de partida-parada. Essa distinção é mais importante do que a potência nominal, porque a caixa de velocidades do cortador e a caixa de velocidades do camião graneleiro podem transmitir a mesma potência nominal, mas enfrentam níveis de choque completamente diferentes.

Opções de configuração e desenvolvimento personalizado

Como a Série A é produzida na nossa própria fábrica, podemos adaptar os modelos básicos sem tratar cada alteração como um novo produto. As alterações típicas de configuração incluem:

  • Orientação de montagem: pés/face verticais, horizontais ou inclinados da caixa
  • Extremidades do eixo de entrada e saída: comprimento, diâmetro, rasgo de chaveta, estriado ou perfil PTO
  • Mudanças na proporção para redução ou aumento de velocidade
  • Número e posição dos eixos de saída
  • Posições de respiro, abastecimento de óleo e drenagem correspondentes à orientação da máquina
  • Especificação de vedação para ambientes empoeirados, úmidos ou com lavagem de alta pressão
  • Tinta, primer e placa de identificação de acordo com os requisitos do OEM

Quando um modelo padrão da Série A não se ajusta ao layout da máquina, passamos diretamente para Caixas de câmbio personalizadas : design, protótipo e produção em massa com base em seus desenhos, amostras ou descrição das condições de trabalho. Este é o mesmo caminho que usamos para projetos OEM e ODM e inclui revisão técnica antecipada para que o desenho final corresponda à instalação real em campo.

Qualidade, Inspeção e Aceitação

Hangzhou Hengnie Machinery é um fabricante direto com capacidade independente de processamento, P&D e desenvolvimento de moldes. A Série A é produzida em um modelo de linha de montagem padronizado e cada unidade passa pelo que descrevemos internamente como um ciclo de controle triplo: controle de entrada de materiais, monitoramento de processos e inspeção do produto final, sob um sistema de gestão de qualidade ISO.

  • Precisão dimensional de mancais, furos e ajustes de eixo
  • Desempenho da engrenagem e verificações de engrenamento
  • Testes de vedação antes da entrega
  • Status da montagem e verificação do acabamento superficial
  • Embalagem de exportação projetada para frete marítimo de longa distância

Para unidades personalizadas da Série A, organizamos testes de desempenho e testes de aceitação de fábrica acordados na confirmação do pedido. Relatórios de inspeção, registros de testes e documentação de envio são verificados quanto à consistência com os desenhos técnicos, lista técnica e dados da placa de identificação antes do envio.

Informações que usamos para configurar sua solução

Para preparar uma proposta técnica e orçamento para um redutor angular Série A, precisamos do contexto da máquina, não apenas do número do modelo. Os dados a seguir são os mínimos que usamos para dimensionar a unidade corretamente:

  • Tipo de aplicação e layout da máquina: caminhão graneleiro, cortador, trado, espalhador ou outro equipamento agrícola
  • Potência de entrada, velocidade de entrada e torque contínuo/pico na entrada da caixa de engrenagens
  • Ângulo de saída, proporção e direção de rotação necessários
  • Disposição do eixo de saída: número de saídas, pontas de eixo, estrias ou rasgos de chaveta
  • Orientação de montagem e envelope de instalação disponível
  • Ciclo de trabalho: horas por dia, frequência de partida e parada e condições de carga de choque
  • Condições ambientais: poeira, lama, imersão em água, lavagem sob pressão e faixa de temperatura
  • Desenho de referência, amostra ou número de peça existente, quando disponível
  • Quantidade alvo e cronograma de entrega para protótipo ou produção em série

Com essas informações podemos confirmar o tamanho da carcaça, classificação da engrenagem, diâmetro do eixo, especificação da vedação e se o modelo de catálogo padrão é suficiente ou se é necessário um desenho de usinagem personalizado.

Manutenção, Documentação e Suporte Pós-Entrega

O projeto para manutenção faz parte da abordagem da Série A: estrutura interna simples, vedação confiável e tamanhos de rolamentos e vedações amplamente disponíveis. Quando uma unidade passa por manutenção, o conjunto de engrenagens, as vedações e os eixos ficam acessíveis como componentes correspondentes, e podemos fornecer as peças de reposição correspondentes de nossa linha de peças de reposição para caixas de câmbio.

Cada remessa inclui a documentação técnica necessária para montagem e comissionamento: desenhos dimensionais, manual de especificações e instruções de instalação. Após a entrega, nossos engenheiros permanecem disponíveis para consulta remota, análise de falhas e recomendações de condições de trabalho. Para projetos OEM, também coletamos feedback de campo e o enviamos para a próxima iteração de design.

Perguntas frequentes

Uma caixa de engrenagens da Série A pode funcionar continuamente sob cargas pesadas de campo?

Sim, para as aplicações para as quais foi projetado. A carcaça de ferro fundido, as juntas vedadas e os conjuntos de engrenagens correspondentes destinam-se às condições lamacentas, empoeiradas e sujeitas a impactos do trabalho agrícola. Na nossa proposta, confirmamos o ciclo de trabalho, o fator de serviço e as especificações de vedação da sua máquina específica, para que a operação contínua não seja deixada ao acaso.

Qual é a diferença entre ND A453, ND A501 e ND A607?

ND A453 é uma caixa de engrenagens cônica de 45° para direção hidráulica não padronizada em equipamentos agrícolas em geral. ND A501 é uma caixa de transferência de três vias de 45° com uma entrada e três saídas para cortadores de grama rotativos. A ND A607 é uma caixa de engrenagens 1:1 em ferro fundido com ângulo reto de 90° para caminhões de transporte de grãos e aplicações similares de velocidade igual. A escolha depende do ângulo, número de saídas e relação de velocidade exigida pela máquina acionada.

As relações, eixos e dimensões de montagem podem ser personalizados?

Sim. O catálogo lista explicitamente o eixo e a relação de transmissão conforme necessário. Podemos ajustar rasgos de chaveta, estrias, comprimentos de eixo, interfaces de flange, posições de respiro e relação para corresponder às estruturas existentes da máquina. Para desvios maiores, passamos para o desenvolvimento de caixas de engrenagens personalizadas usando seus desenhos ou amostras.

Quais informações você precisa para uma cotação da Série A?

O ponto de trabalho é a entrada mais importante: tipo de aplicação, potência e velocidade de entrada, ângulo e relação de saída necessários, orientação de montagem, disposição do eixo, ciclo de trabalho e condições ambientais. Um desenho ou amostra de referência nos ajuda a confirmar a interface rapidamente.

Vocês oferecem suporte a projetos OEM e ODM para caixas de engrenagens angulares?

Sim. Somos um fabricante direto com P&D e produção interna, e a fabricação personalizada é uma parte essencial do nosso negócio. Os projetos OEM e ODM podem começar a partir de um desenho, uma amostra ou apenas uma descrição das condições de trabalho e seguir nosso fluxo de trabalho de design, protótipo e produção em massa.
