Caixas de engrenagens da bomba pulverizadora série SP

projeta e constrói o Caixas de engrenagens da bomba do pulverizador da série SP como um foco Caixas de engrenagens da bomba do pulverizador da série SP manufacturer para equipamentos de pulverização agrícola. A série combina duas relações de transmissão fixas em uma carcaça compacta, proporcionando aos fabricantes de pulverizadores uma transmissão de alta/baixa velocidade comutável sem adicionar uma caixa de engrenagens auxiliar separada.

Posicionamento da Série SP em sistemas de acionamento agrícolas

A Série SP pertence à nossa família de caixas de engrenagens para aplicações específicas, juntamente com as linhas de misturador PL, grade motorizada RD, enfardadeira BL, plataforma de milho HV e ancinho HR. Em vez de adaptar um redutor de uso geral a um pulverizador, projetamos a carcaça, as relações de transmissão, o arranjo de vedação e o suporte do rolamento de saída de acordo com as condições de acionamento da bomba encontradas em pulverizadores de campo, pulverizadores de pomar e equipamentos de aplicação de pesticidas.

Esse foco é importante na prática: as caixas de engrenagens das bombas do pulverizador funcionam ao ar livre por longas horas, enfrentam condições de campo empoeiradas e úmidas e devem manter uma velocidade de saída estável enquanto a carga da bomba muda com a pressão do bico. A linha SP atende diretamente a essas condições, e é por isso que OEMs e distribuidores a utilizam como a principal caixa de engrenagens de pulverizadores agrícolas para plataformas de pulverizadores.

Visão geral do intervalo

  • ND SP113 — caixa de velocidades variável com garfo de mudança, concebida para máquinas pulverizadoras que requerem mudança de velocidade selecionada pelo operador.

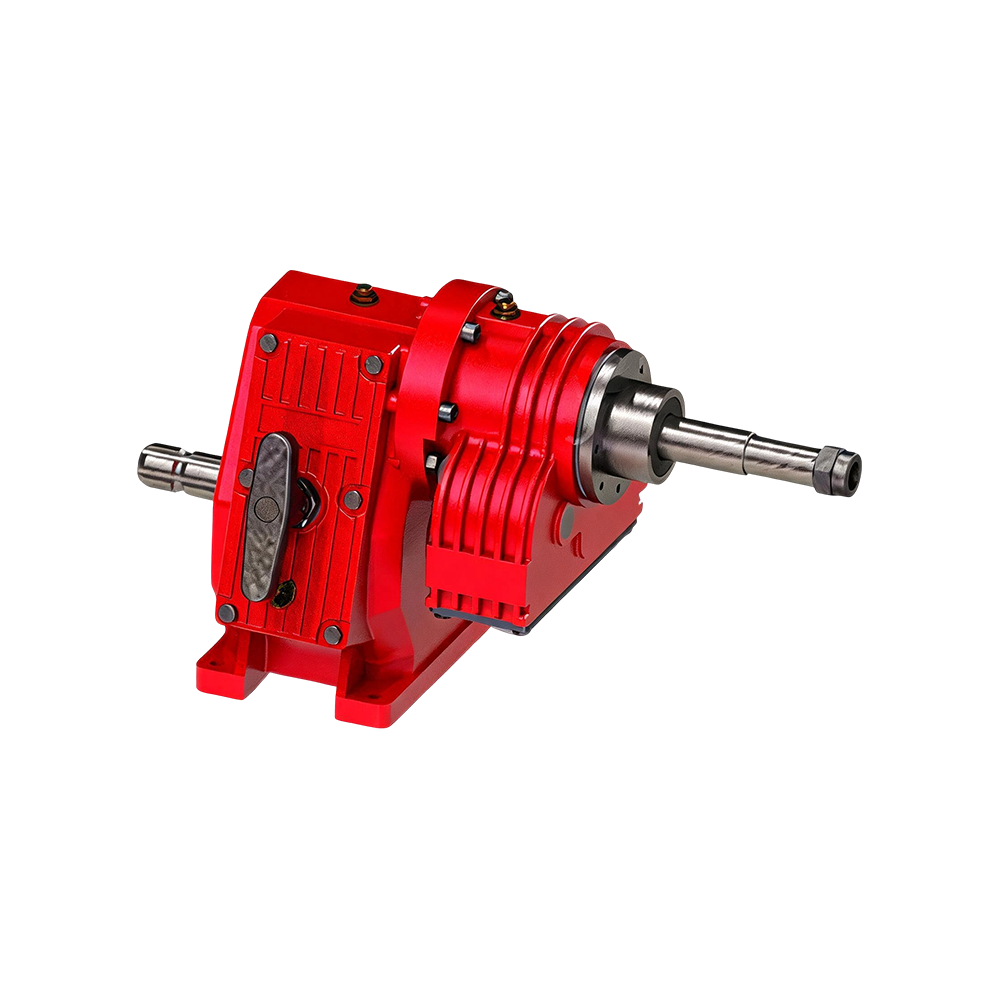

  • NDSP112 — caixa de engrenagens montada em flange opcional para pulverizadores de pomar, simplificando a instalação em layouts acionados por bomba ou tomada de força.

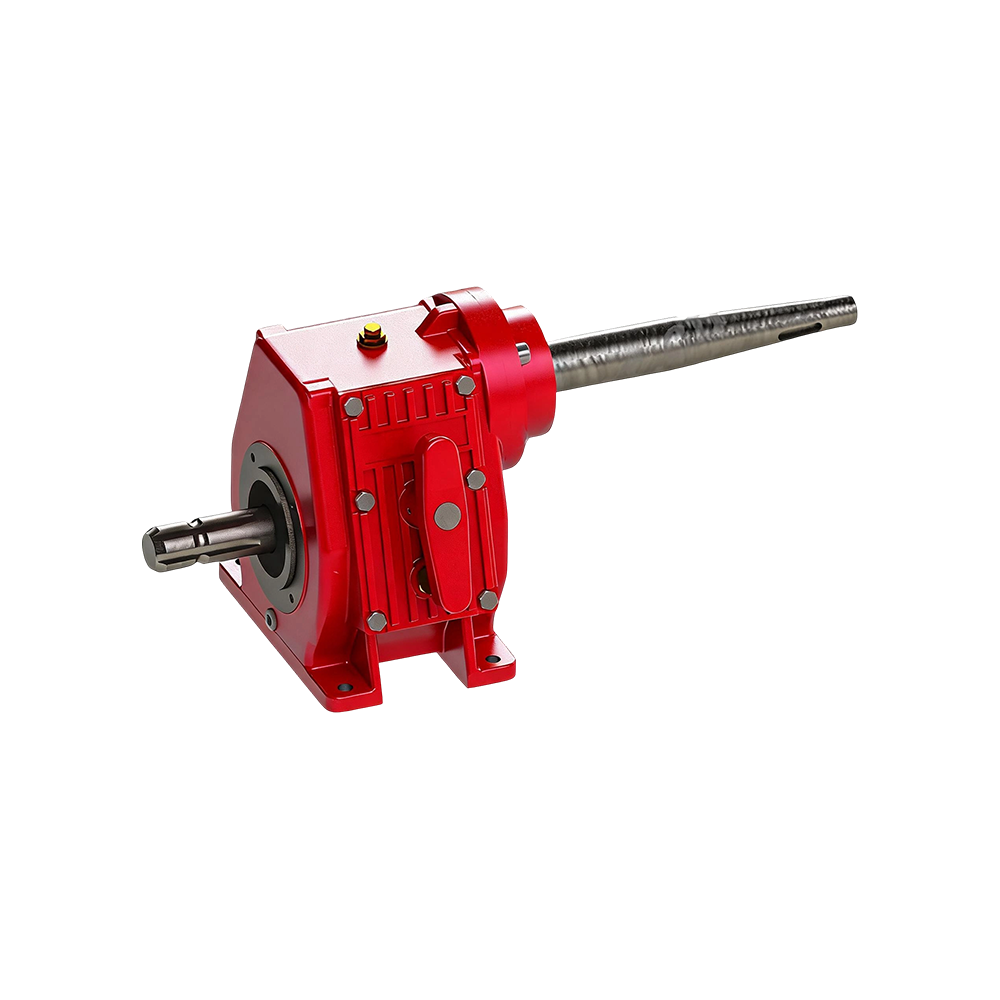

  • ND SP90 — caixa de velocidades com garfo seletor para pulverizadores de pesticidas para pomares, dimensionada para espaços de montagem compactos.

Todos os modelos SP atuais são fornecidos como conjuntos completos com mecanismo de mudança, e também oferecemos suporte a variantes OEM através do Caixas de câmbio personalizadas programa.

Princípio de mudança de duas velocidades

Cada unidade da Série SP integra uma estrutura mecânica de mudança de marcha com dois conjuntos de relações de transmissão fixas. O operador alterna entre velocidades de produção altas e baixas com base nas condições de pulverização: velocidade mais baixa para pomares densos e aplicação de alto volume, velocidade mais alta para trabalho em campo aberto, onde uma velocidade de solo mais rápida é aceitável.

Como a mudança de relação ocorre dentro da caixa de engrenagens e não através de uma correia ou corrente separada, a velocidade de entrada da bomba permanece mais fácil de controlar e o trem de força permanece compacto. Para pulverizadores acionados por bomba, isso também reduz o número de componentes externos que necessitam de manutenção.

Onde a linha SP se encaixa

  • Pulverizadores montados ou rebocados com bombas de pistão ou diafragma acionadas mecanicamente.
  • Pulverizadores para pomares e vinhas onde são necessárias mudanças de velocidade da bomba para diferentes densidades de copa.
  • Pulverizadores de agrotóxicos com entrada de tomada de força do trator com passo de mudança de velocidade.
  • Projetos de modernização e substituição de pulverizadores onde a caixa de engrenagens original falhou ou a relação necessária não é mais produzida.

Abordagem de construção e vedação

A carcaça da Série SP é compacta e utiliza componentes de vedação resistentes a produtos químicos. As caixas de engrenagens dos pulverizadores estão expostas a concentrados de pesticidas, água de lavagem, poeira e oscilações de temperatura; a compatibilidade da vedação é, portanto, parte do projeto e não uma reflexão tardia. Isto reduz o risco de vazamento durante a pulverização externa de longo prazo e mantém o mecanismo de mudança protegido.

A rigidez da carcaça é compatível com os níveis de torque das bombas de pulverizadores agrícolas. As seções da parede fundida, os assentos dos rolamentos e as faces dos flanges são dimensionados para a operação contínua da bomba e para a vibração proveniente das linhas de transmissão da TDF e do terreno acidentado do pomar.

Modelo Função de direção Ajuste típico do pulverizador Montagem / mudança
ND SP113 Razões fixas alternáveis Máquina pulverizadora de campo/geral Garfo de mudança; montagem completa
NDSP112 Razões fixas alternáveis Pulverizador de pomar Montagem de flange opcional
ND SP90 Razões fixas alternáveis Pulverizador de pesticidas para pomar Garfo de mudança; pegada compacta

Aplicação adequada para pulverizadores de pomares e campos

As caixas de engrenagens de pulverizadores de pomar enfrentam um ciclo de trabalho diferente das caixas de pulverizadores de campo: mudanças de velocidade mais frequentes, envelopes de instalação mais apertados e exposição a gotejamentos de produtos químicos de coberturas superiores. O ND SP112 e o ND SP90 são configurados de acordo com essas restrições, com opções de deslocamento de flange ou garfo que se adequam aos layouts das máquinas de pomar.

Para pulverizadores de grande área, a função de mudança suporta o ajuste da produção por conjunto de bicos sem alterar a velocidade da tomada de força do trator. Isto mantém a bomba dentro da janela operacional pretendida enquanto o operador se adapta ao estágio da colheita, à velocidade de deslocamento e ao desgaste do bico.

Detalhes de configuração que definimos antes de citar

  • Tipo de eixo de entrada: ponta de tomada de força estriada, eixo chaveado ou acoplamento personalizado.
  • Conexão de saída: flange de montagem da bomba, eixo chaveado ou saída estriada.
  • Acionamento de mudança: posição da alavanca do garfo, conexão de cabo ou ligação remota.
  • Acabamento da carcaça e orientação da porta de drenagem/enchimento para a estrutura da bomba.

Abordagem de engenharia e qualidade

Nossa equipe interna de P&D e base de fabricação nos permitem gerenciar todo o processo da Série SP: corte de engrenagens, usinagem de carcaças, montagem e testes. Para projetos OEM, revisamos o espaço de instalação, o requisito de torque da bomba e a frequência de mudança e, em seguida, ajustamos a geometria do dente, a espessura da parede da caixa, a especificação do retentor de óleo e a capacidade de suporte de saída de acordo.

O controle de qualidade segue as verificações de materiais recebidos, o monitoramento do processo e a inspeção do produto final. Para caixas de engrenagens de pulverizadores, as verificações críticas incluem precisão dimensional, desempenho da engrenagem, integridade da vedação, condição de montagem e acabamento superficial. Variantes de SP personalizadas são suportadas por testes de desempenho e testes de aceitação de fábrica antes do envio.

Suporte de integração para fabricantes de pulverizadores

Tratamos a Série SP como parte do sistema de transmissão do pulverizador e não como um componente isolado. Isso significa que podemos coordenar a caixa de engrenagens com a montagem da bomba, o comprimento do eixo da tomada de força, o layout da transmissão por correia e a articulação de controle. Para pacotes de transmissão completos, a caixa de engrenagens SP pode ser fornecida junto com os componentes de transmissão relacionados de nossos Peças sobressalentes e componentes da caixa de engrenagens programa.

Durante a produção em série, coordenamos os marcos de usinagem, montagem e amostragem, rastreamos cada nó de produção e confirmamos a consistência dos desenhos, listas de materiais, listas de embalagem e dados de placas de identificação. As embalagens de exportação são organizadas para frete marítimo de longa distância.

Manutenção e facilidade de manutenção

A Série SP foi projetada para manutenção simples em campo. Os pontos de enchimento de óleo, verificação de nível e drenagem são posicionados para acesso prático no pulverizador instalado, e os componentes de vedação são selecionados para resistência à exposição química. O desgaste do mecanismo de mudança pode ser inspecionado sem remover a unidade completa na maioria dos layouts.

Para suporte pós-venda, fornecemos desenhos, manuais de especificações e guias de instalação para montagem e comissionamento de equipamentos. Consulta técnica remota está disponível para análise de falhas e questões sobre condições de trabalho.

Informações que usamos para configurar sua solução

Como a Série SP é específica para cada aplicação, nossa proposta começa com os dados da sua máquina de pulverização, e não com uma lista de preços genérica. Normalmente precisamos das seguintes entradas do projeto:

Entrada do projeto Por que muda a configuração
Tipo de pulverizador e modelo de bomba Define as relações necessárias, o flange de montagem e a classe de serviço.
Velocidade da tomada de força e entrada de potência Afeta o dimensionamento das engrenagens, a seleção dos rolamentos e a carga de lubrificação.
Faixa de velocidade desejada da bomba Seleciona as duas proporções fixas e a lógica de mudança.
Espaço de instalação disponível Determina o tamanho da carcaça, orientação do eixo e articulação de mudança.
Exposição química e lavagem Confirma o material de vedação e a proteção do invólucro.
Documentação necessária Elabora desenhos, manuais e relatórios de inspeção.

Perguntas frequentes

A caixa de engrenagens SP pode ser adaptada a uma bomba de pulverização existente sem alterar todo o acionamento?

Sim. A Série SP está disponível com diferentes configurações de entrada e saída, incluindo montagem opcional em flange no ND SP112. Se o flange da sua bomba, eixo de tomada de força ou acionamento por correia for diferente da versão padrão, podemos avaliar a interface e propor uma adaptação adequada da carcaça ou do eixo.

O que torna a Série SP adequada para pulverizadores de pomares?

As caixas de engrenagens do pulverizador de pomar devem operar em um espaço compacto e tolerar a exposição química da pulverização aérea. O SP90 e o SP112 são construídos de forma compacta, usam componentes de vedação resistentes a produtos químicos e fornecem configurações de garfo de mudança ou flange que se adaptam aos layouts de máquinas de pomar. A mudança de duas velocidades também ajuda a ajustar a saída da bomba para diferentes densidades de velame.

A mudança de duas velocidades pode ser operada a partir do assento do trator?

O mecanismo de mudança é mecânico e acionado por um garfo. Dependendo da estrutura do seu pulverizador, a alavanca de mudança pode ser posicionada para operação manual direta ou conectada a uma ligação de haste/cabo. Confirmamos o layout de atuação durante a revisão da configuração.

Vocês fornecem caixas de câmbio SP como parte de um pedido maior de transmissão?

Sim. Somos um fabricante direto com P&D e produção interna e apoiamos projetos ODM/OEM. Além da Série SP, fornecemos outras famílias de redutores agrícolas, redutores personalizados e peças de reposição como engrenagens, eixos e eixos de tomada de força, permitindo consolidar componentes de acionamento relacionados.

Que documentação é fornecida com as caixas de engrenagens SP para linhas de montagem OEM?

Fornecemos desenhos técnicos, manuais de especificações, guias de instalação e relatórios de inspeção/teste conforme exigido pelo pedido. Para projetos em série, também confirmamos a consistência entre desenhos, BOM, listas de embalagem e placas de identificação dos produtos antes do envio.

Produtos e categorias relacionados

Nosso portfólio também inclui Caixa de engrenagens de velocidade variável ND SP113 com garfo para máquina pulverizadora para aplicações com diferentes faixas operacionais, interfaces ou requisitos de integração.
