Caixas de engrenagens de eixo paralelo

Hangzhou Hengnie Machinery Co., Ltd. fornece as caixas de engrenagens de eixo paralelo da série P como um produto dedicado Fabricante de caixas de engrenagens de eixo paralelo para máquinas agrícolas e equipamentos de transmissão de energia relacionados. Construímos versões de carcaça em liga de alumínio e ferro fundido em torno de um arranjo de engrenagens paralelas de eixo fixo, com eixos de entrada e saída dispostos em paralelo para um caminho de transmissão direto e de baixas perdas. A linha é aplicada principalmente a geradores de tomada de força, trituradores de madeira, distribuidores de fertilizantes e misturadores de ração, onde o aumento controlado da temperatura, a resistência ao impacto e a produção estável sob cargas flutuantes são mais importantes do que embalagens compactas em ângulo reto.

Nosso Produto A linha inclui redutores de engrenagem de eixo paralelo padrão, redutores de velocidade de eixo paralelo e configurações personalizadas de caixa de engrenagens de acionamento de eixo paralelo correspondentes ao ciclo de trabalho da máquina e ao envelope de montagem. Como a base de instalação é regular e o arranjo das engrenagens é simples, essas caixas de engrenagens são práticas para montagem em linha OEM, programas de modernização e construção de equipamentos fora do padrão.

Opções de posicionamento e alojamento da série P

Oferecemos a série P em duas variantes de construção para que o acionamento possa ser adaptado à estrutura real da máquina e ao perfil de carga, em vez de ser escolhido apenas pela relação.

  • Carcaça em liga de alumínio: Caixa leve, dutos de ar de resfriamento otimizados e aumento de temperatura controlado durante operação prolongada e contínua. Adequado para equipamentos de carga baixa e média com limites de peso para toda a máquina, como espalhadores de fertilizantes e misturadores de ração.
  • Carcaça de ferro fundido: Seções de parede mais espessas, maior rigidez estrutural, maior resistência a cargas de impacto instantâneas e maior margem de apoio nos dentes da engrenagem. Adequado para britagem, laminação e outros equipamentos de carga flutuante, como trituradores de madeira e geradores acionados por tomada de força.

Ambas as versões usam o mesmo arranjo de eixo fixo de eixo paralelo, de modo que o conceito básico da transmissão permanece previsível mesmo quando o material da carcaça e a relação mudam. Configuramos a caixa em torno da potência de entrada da máquina, da velocidade de saída e das características de carga do implemento, e não o contrário.

Aplicação adequada em máquinas agrícolas

As caixas de engrenagens de eixo paralelo são uma opção natural para implementos que necessitam de transferência de potência em linha reta a partir de uma tomada de força de um trator ou de uma máquina motriz separada. O caminho de transmissão reto reduz mudanças desnecessárias de direção e mantém a perda de potência menor do que uma transmissão em ângulo reto comparável.

Os equipamentos típicos acionados por tomada de força que oferecemos suporte incluem:

  • Geradores de tomada de força: Conjuntos de engrenagens helicoidais e carcaças de ferro fundido proporcionam velocidade de saída constante para geração contínua de energia.
  • Misturadores de alimentação: Os acionamentos de eixo paralelo com velocidade ajustável suportam mistura em lote com saída de potência estável e controle de embreagem integrado.
  • Distribuidores de fertilizantes: As caixas de engrenagens leves em alumínio ajudam a gerenciar o peso de toda a máquina, mantendo ao mesmo tempo uma saída confiável para o mecanismo de distribuição.
  • Trituradores de madeira: As carcaças de ferro fundido absorvem cargas de choque de material de alimentação irregular e reduzem o tempo de inatividade nas linhas de redução de tamanho.

Dentro do programa mais amplo de produtos Hengnie, famílias de caixas de engrenagens para aplicações específicas, como o Caixa de engrenagens específica da aplicação cobrem grades motorizadas, enfardadeiras redondas, misturadores, pulverizadores, colheitadeiras de milho e ancinhos rotativos. Os tipos de eixo paralelo complementam esses acionamentos especializados sempre que uma redução em linha ou mudança de velocidade for a solução mais simples e robusta.

Modeloos representativos de eixo paralelo

Três modelos da série P ilustram a gama de configurações que produzimos sob a marca ND.

Model Habitação Faixa de proporção Aplicação Típica

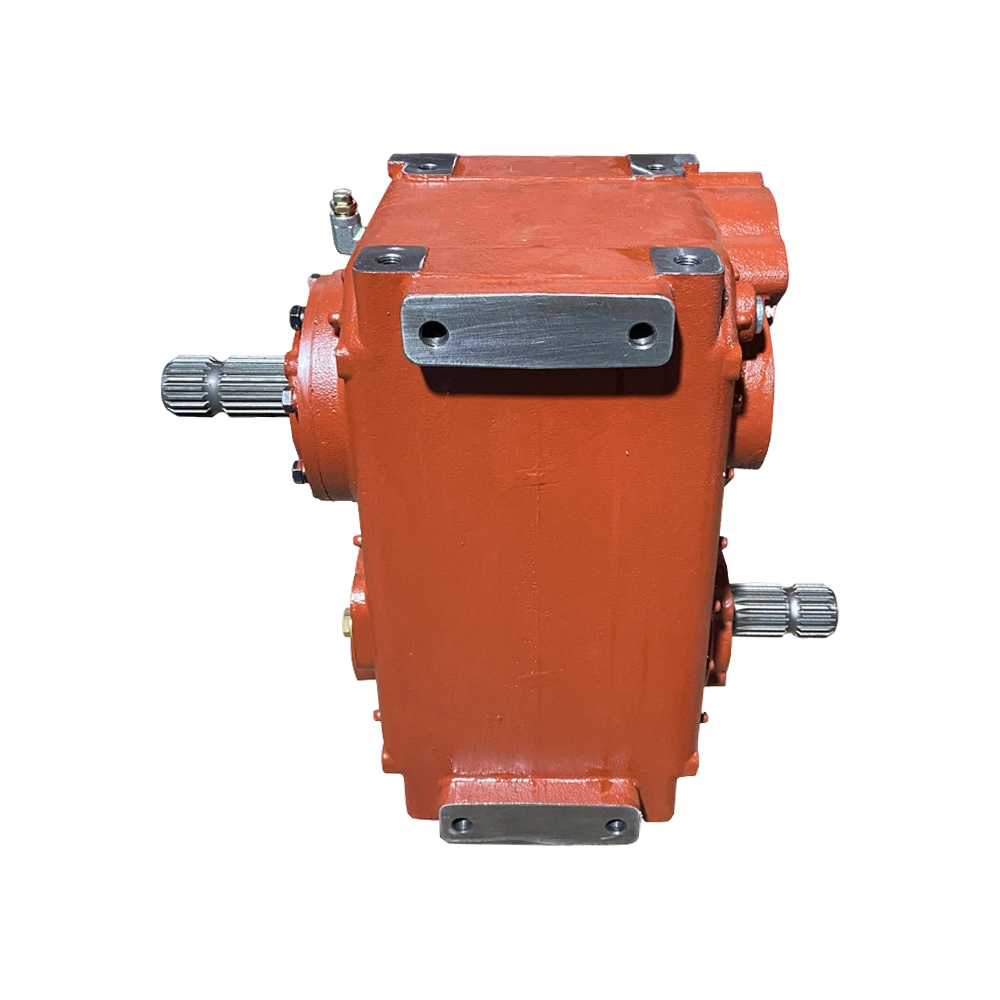

ND P153 Aumentador de velocidade agrícola com embreagem de velocidade variável 1,1-1,8:1 Misturadores de ração, equipamentos de mistura de grãos

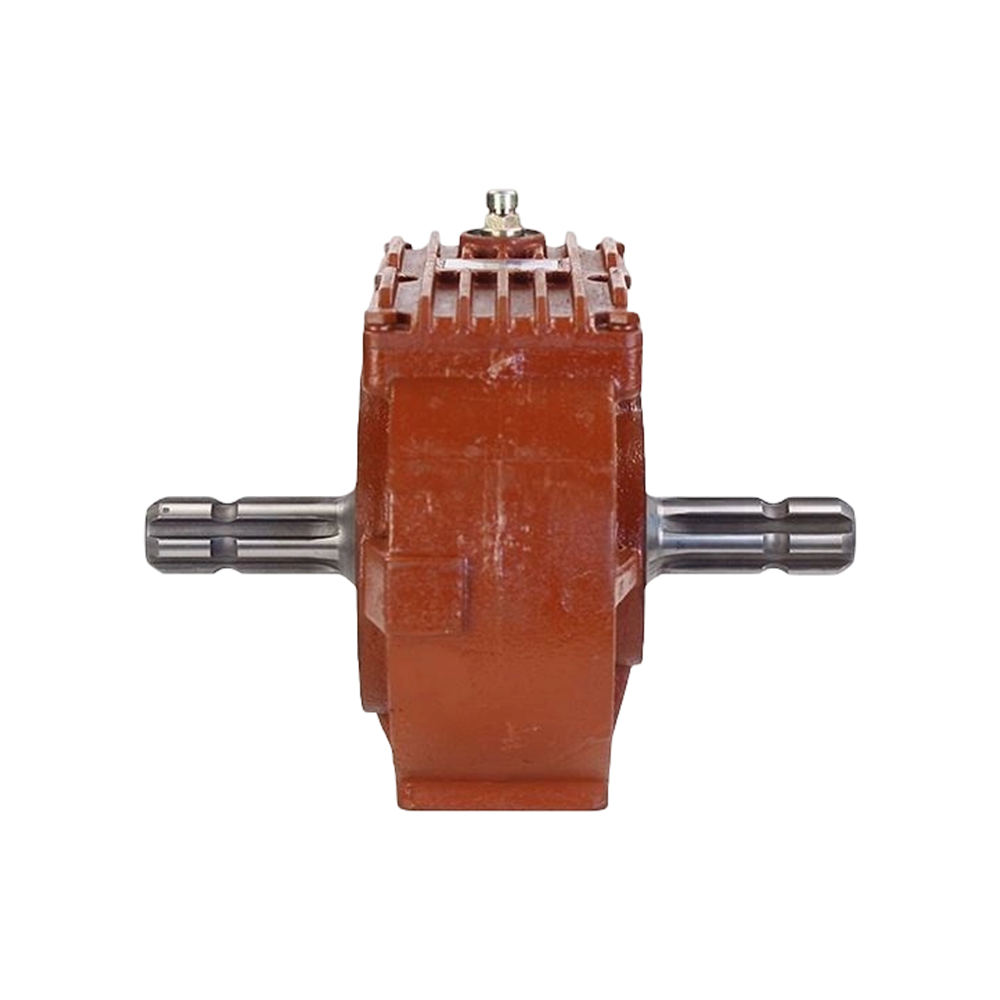

ND P105 Montado em flange em ferro fundido Varia de acordo com o modelo; avaliado em entrada de 540 rpm Batedores de azeitonas, agitadores de frutas de pomar

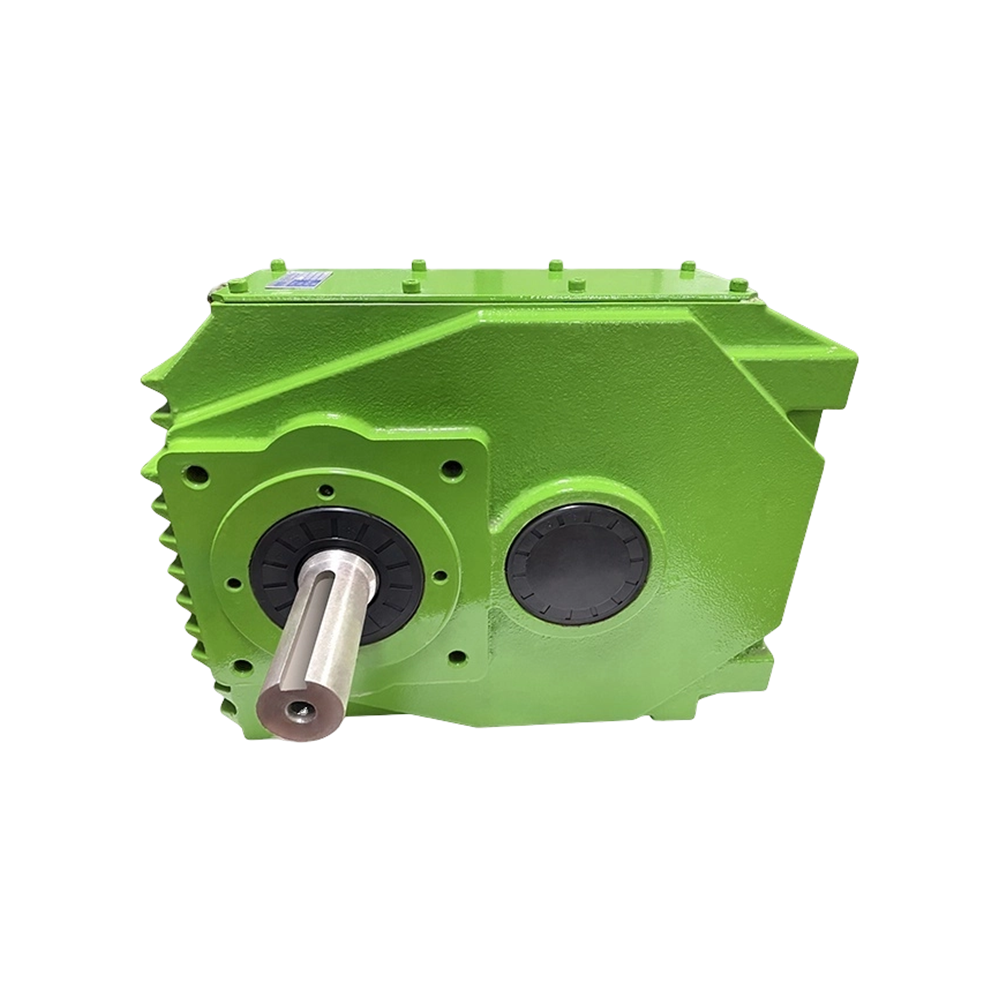

ND P130 Caixa de transmissão de engrenagens helicoidais em ferro fundido 1:1 a 1:7 Geradores de tomada de força de trator, unidades de energia móveis

O ND P153 utiliza uma estrutura de embreagem integrada para ajuste flexível da velocidade, enquanto o ND P130 conta com engrenagens helicoidais de precisão para conversão de baixa vibração, baixo ruído e alta eficiência da entrada da tomada de força de 540 rpm. Esta linha mostra como uma plataforma de eixo paralelo pode ser adaptada para aumento de velocidade, acionamento direto ou redução de serviço pesado, simplesmente alterando a geometria da engrenagem, o material da carcaça e a configuração do eixo.

Especificações críticas e dados de seleção

Para que uma caixa de engrenagens com acionamento de eixos paralelos funcione em condições de campo, a proposta deve ser construída em torno do torque, velocidade e perfil de carga de choque da máquina. Nossa equipe de engenharia analisa esses parâmetros antes de confirmar um modelo ou layout personalizado:

  • Velocidade e potência de entrada: Equipamentos acionados por tomada de força normalmente operam a 540 rpm; confirmamos o torque de entrada e a potência necessária na relação selecionada.
  • Relação e velocidade de saída: As taxas de redução padrão de múltiplas marchas cobrem transmissão de alta velocidade e grande redução de torque; versões com aumento de velocidade estão disponíveis onde o implemento funciona mais rápido que a tomada de força.
  • Capacidade de torque: Para o ND P130, o torque de entrada varia de 159 a 1.127 N·m e o torque de saída de 121 a 1.256 N·m, dependendo da relação e da potência nominal.
  • Configuração do eixo: Eixos lisos com chaveta, eixos estriados, furos fêmea com chaveta, flanges e pontas de eixo personalizadas são fornecidos conforme interface do implemento.
  • Montagem e envelope: As versões montadas em flange, montadas na base e montadas na face são dispostas em torno da estrutura existente da máquina e do espaço de instalação disponível.

Como a série P utiliza um arranjo de eixo fixo em vez de engrenagens planetárias, ela oferece compartilhamento de carga previsível e acesso de serviço mais simples. Isso o torna uma escolha prática para OEMs e distribuidores que precisam de uma mudança de velocidade em linha confiável, sem lubrificação complexa ou manuseio de componentes planetários.

Considerações sobre alojamento, vedação e lubrificação

Os acionamentos agrícolas operam em campos empoeirados, condições úmidas e mudanças de temperatura. Projetamos os alojamentos da série P de acordo.

  • Versões em ferro fundido: A estrutura densa e as paredes rígidas resistem à vibração, ao impacto e à deformação sob carga total. O material também fornece uma plataforma estável para vedação de superfícies.
  • Versões em alumínio: A caixa resfria de forma eficaz através de canais de ar integrados, o que mantém o aumento de temperatura sob controle a longo prazo sem adicionar peso.
  • Vedação: As especificações do retentor de óleo correspondem ao diâmetro do eixo, ciclo de trabalho e exposição esperada à poeira ou umidade da máquina final.
  • Lubrificação: A lubrificação padrão em banho de óleo é usada para velocidades típicas de PTO; confirmamos o volume do óleo, a viscosidade e os intervalos de troca durante a revisão da seleção.

Para aplicações com cargas de choque severas, recomendamos a carcaça de ferro fundido e revisar a margem dos dentes da engrenagem contra sobrecargas de curta duração. Para máquinas sensíveis ao peso, como espalhadores montados, a carcaça de alumínio mantém o implemento dentro dos limites de elevação e transporte.

Garantia de qualidade e testes de fábrica

Nosso factory operates under an ISO-based quality management approach with a triple mechanism of incoming material control, process monitoring and final product inspection. Standard checks cover dimensional accuracy, gear performance, sealing, assembly status, surface finish and export packaging.

Para projetos personalizados de caixas de engrenagens com acionamento de eixo paralelo, organizamos os testes de desempenho necessários e testes de aceitação de fábrica antes do envio. Os registros de inspeção e relatórios de teste são documentados para que o lote entregue corresponda ao protótipo aprovado e à lista técnica do cliente.

Configuração, Documentação e Entrega

Além da caixa de câmbio em si, oferecemos suporte a todo o escopo de integração:

  • Desenhos e BOM: Desenhos técnicos, manuais de especificações e guias de instalação são fornecidos para montagem e comissionamento dos equipamentos.
  • Componentes complementares: A mesma ordem pode incluir Peças sobressalentes e componentes da caixa de engrenagens , engrenagens cilíndricas, engrenagens cônicas, eixos de transmissão de potência e eixos de tomada de força quando um pacote completo de transmissão é necessário.
  • Embalagem de exportação: A embalagem é organizada para frete marítimo de longa distância e exportação internacional, com listas de embalagem e documentos de embarque verificados em relação aos desenhos e dados da placa de identificação.
  • Suporte pós-venda: Consulta técnica remota, análise de falhas e acompanhamento do projeto são fornecidos após a entrega para apoiar o comissionamento em campo e a iteração do produto.

Como somos um fabricante sediado na China com usinagem interna, montagem e desenvolvimento de moldes, podemos coordenar modificações na carcaça, pontas de eixo, proporção e padrão de montagem sem entregar o projeto a terceiros. Isto é especialmente valioso para programas OEM que exigem diversas variantes de caixa de velocidades para diferentes tamanhos de máquinas.

Informações que usamos para configurar sua solução

Para preparar uma configuração e cotação precisas, precisamos do ponto de trabalho da máquina e não apenas de uma relação alvo. Forneça:

  • Tipo de motor principal: tomada de força do trator, motor elétrico, motor hidráulico ou motor de combustão interna, com velocidade e potência de entrada.
  • Velocidade ou proporção de saída necessária; indicar se é necessária redução ou aumento de velocidade.
  • Torque operacional, ciclo de trabalho e horas de trabalho diárias; incluem eventos de carga de choque, como congestionamentos de alimentação, impactos no britador ou partidas e paradas frequentes.
  • Tipo de máquina e local de instalação, por exemplo misturador de ração, gerador de tomada de força, distribuidor de fertilizante ou batedor de azeitona.
  • Requisitos de interface do eixo: diâmetro do eixo, rasgo de chaveta, padrão de estria, dimensões do flange ou especificação da ponta de tomada de força.
  • Posição de montagem e envelope de instalação disponível, incluindo se a caixa deve ser montada em flange ou em base.
  • Condições ambientais: poeira, lama, umidade, faixa de temperatura e qualquer exposição à limpeza ou lavagem.
  • Volume alvo, requisitos de protótipo e requisitos de embalagem ou marcação para lotes OEM.

Para requisitos não padronizados, a rota de caixas de engrenagens personalizadas é usada para desenvolver uma caixa de engrenagens de acionamento de eixo paralelo a partir de condições de trabalho, desenhos ou amostras até o projeto, protótipo e produção em massa.

Perguntas frequentes

Qual é a diferença entre suas caixas de engrenagens de eixo paralelo de alumínio e ferro fundido?
As caixas de engrenagens com carcaça de alumínio são leves, dissipam bem o calor e são destinadas a máquinas de carga baixa a média, onde o peso da máquina é importante. As versões em ferro fundido proporcionam maior rigidez estrutural, maior resistência ao impacto e maiores margens de rolamento dos dentes da engrenagem para cargas de choque pesadas. Ambos usam o mesmo princípio de transmissão de eixo fixo de eixo paralelo.

Um redutor de velocidade de eixo paralelo pode ser usado para aumentar a velocidade?
Sim. A ND P153 é uma caixa de engrenagens agrícola de aumento de velocidade com embreagem de velocidade variável para misturadores de ração, e a série P pode ser configurada para aumento e redução de velocidade. A geometria da engrenagem, a seleção do rolamento e a especificação da vedação são ajustadas à velocidade de saída mais alta e às condições de lubrificação resultantes.

Quais informações você precisa para cotar uma caixa de engrenagens de acionamento de eixo paralelo personalizada?
Precisamos da potência e velocidade de entrada, velocidade ou relação de saída necessária, torque e ciclo de trabalho, posição de montagem, interface do eixo, envelope de instalação e o tipo de máquina final. Desenhos ou amostras também são aceitáveis ​​como base para desenvolvimento personalizado.

Vocês fornecem pacotes de transmissão completos com eixos de tomada de força e engrenagens sobressalentes?
Sim. Fabricamos e fornecemos peças sobressalentes e componentes para caixas de engrenagens, incluindo engrenagens cilíndricas, engrenagens cônicas, eixos de transmissão de potência e eixos de tomada de força. Um pacote completo de transmissão pode ser coordenado em uma fábrica para simplificar o fornecimento e a montagem.

Como a qualidade é controlada para lotes OEM?
O controle de entrada de materiais, o monitoramento de processos e a inspeção do produto final são aplicados em toda a produção. Projetos personalizados incluem testes de desempenho e testes de aceitação de fábrica, com registros de inspeção e relatórios de teste verificados antes da embalagem de exportação.
