Caixas de engrenagens de ferro fundido da Série B

Fabricante de caixa de engrenagens de ferro fundido agrícola série B

Hangzhou Hengnie Machinery Co., Ltd. constrói o Fabricante de caixa de engrenagens de ferro fundido agrícola série B gama como fornecedor direto em Xiaoshan, Hangzhou, China. A série B é nossa linha de caixas de engrenagens de ferro fundido agrícola para direção hidráulica de 90 graus em máquinas agrícolas e equipamentos de transmissão de energia relacionados. Desenvolvemos a família para máquinas que trabalham em campos poeirentos, águas lamacentas e cargas pesadas alternadas: picadores de madeira agrícolas, ferramentas de lavoura rotativa, mecanismos de transporte e sistemas de agrupamento ou embalagem.

Estas caixas de engrenagens não são redutores industriais de uso geral adaptados para a agricultura. Cada modelo da série B começa com uma carcaça de ferro fundido, uma arquitetura de acionamento em ângulo reto e um pacote de vedação ajustado para as condições de campo. Dependendo do modelo, o conjunto de engrenagens é helicoidal ou cônico em espiral, e a saída pode ser disposta para instalação vertical ou horizontal. O resultado é uma caixa de engrenagens compacta em ferro fundido que combina o amortecimento e a rigidez do ferro com a baixa manutenção que o trabalho agrícola de longa temporada exige.

Cobertura do redutor de engrenagem em ferro fundido série B

A série B é uma família de redutores de ferro fundido com modelos adequados para funções específicas da máquina. Embora todas as unidades forneçam direção de transmissão de 90 graus, a arquitetura interna, o layout de montagem e as funções auxiliares diferem de acordo com o modelo. Isso nos permite citar uma unidade de acionamento, em vez de forçar uma caixa genérica em ângulo reto no layout do equipamento.

Modelo Arquitetura de unidade Ajuste de aplicação Exemplo de proporção
ND B151 Caixa de engrenagens helicoidal de 90°, montagem vertical, caixa de transmissão em ferro fundido Transporte de grãos, trituradores de galhos, preparo do solo, espalhadores de fertilizantes 1:1
ND B315 Redutor de engrenagens helicoidais verticais 90°, carcaça em ferro fundido Máquinas gerais de transferência de energia agrícola, preparo do solo e transporte de materiais 1:3
ND B330 Aumento de velocidade helicoidal de 90° para aumento da velocidade de saída em ângulo reto Equipamentos agrícolas que exigem velocidade de saída acima da velocidade de entrada da tomada de força 1:1,66 a 1:3
ND B313 Caixa de velocidades helicoidal em ferro fundido com roda livre para acionamentos de cana rotativa Motocultivadores e cultivadores rotativos com requisitos de rotor de roda livre Personalizado
ND B198 Redutor de engrenagem PTO vertical em ferro fundido Equipamento picador e triturador de madeira acionado por tomada de força de trator Personalizado

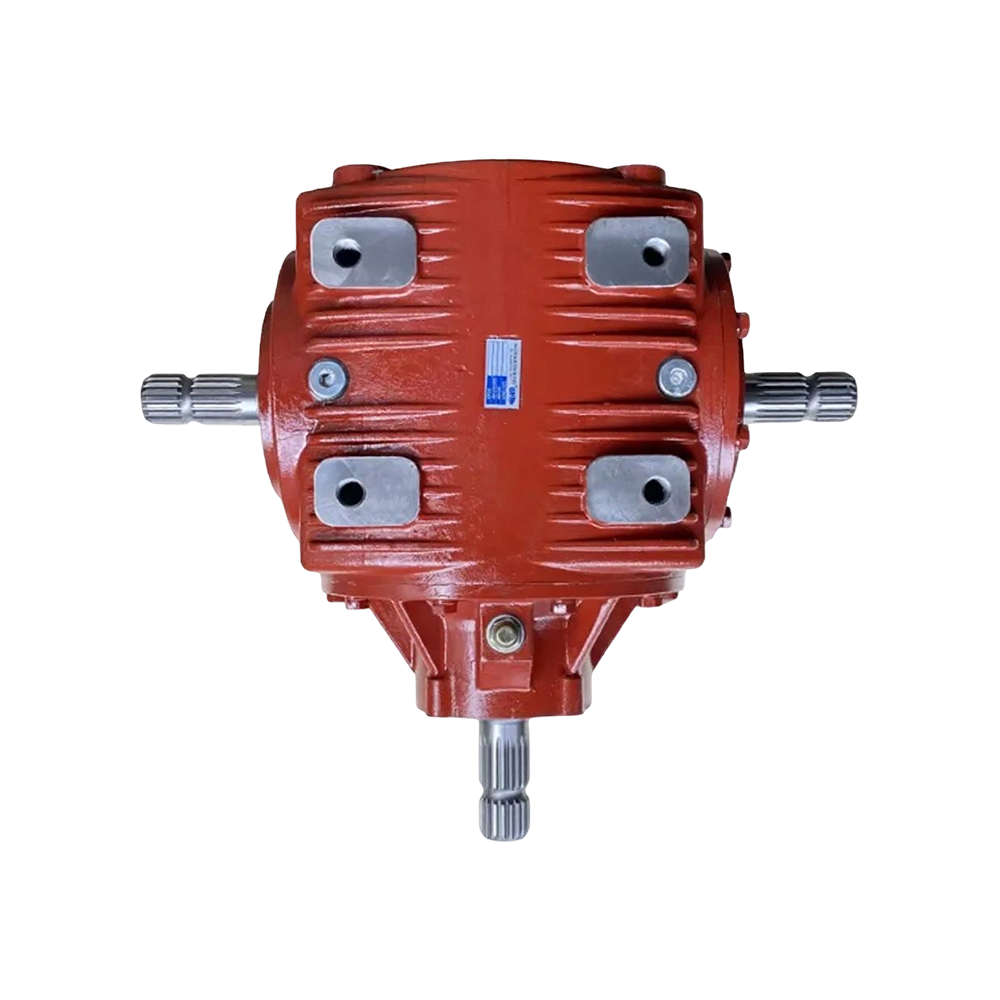

ND 390 Caixa de engrenagens cônicas de ângulo reto 1:1 para serviço pesado Direção de 90° em transmissões agrícolas de alto torque 1:1

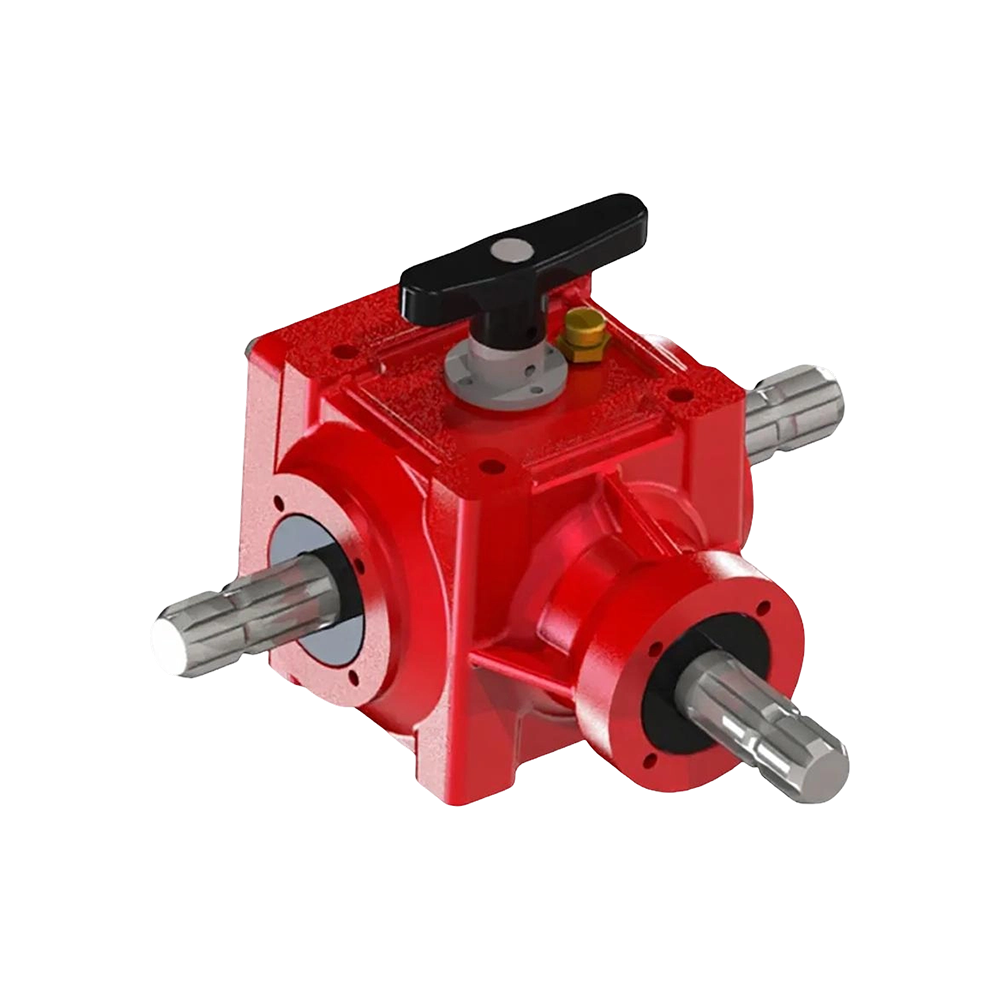

ND B1102E Caixa de câmbio da embreagem com controle de engate Unidades de transmissão sem-fim e transportador de grãos Personalizado

Escolhas de materiais e engenharia

O ferro fundido de alta resistência é o material que define a série B. A carcaça oferece resistência à carga de impacto, amortecimento de vibração, resistência à pressão, resistência ao desgaste e comportamento de vedação de longo prazo. Essas propriedades são importantes quando uma caixa de engrenagens é montada próxima ao solo, resíduos de colheita e choques na tomada de força do trator.

  • Habitação: ferro fundido com estrutura rígida e suporte de rolamento estável.
  • Conjuntos de engrenagens: engrenagens cônicas helicoidais ou espirais de precisão, selecionadas por modelo e aplicação.
  • Vedação: o alojamento e o pacote de vedação são projetados para impedir a entrada de poeira e resistir ao vazamento de óleo.
  • Montagem: saídas verticais e horizontais de 90° estão disponíveis dentro da faixa.
  • Entradas: Entrada PTO, entrada do eixo e adaptadores personalizados são usados dependendo da arquitetura da máquina.

Revisamos o ponto de trabalho antes de propor um conjunto de engrenagens. A potência de entrada, a velocidade de entrada, o torque de saída, a relação, o sentido de rotação e a posição de montagem afetam o tamanho das engrenagens, dos rolamentos e da parede da caixa. Para uma unidade da série B, o objetivo não é a capacidade teórica máxima; é uma operação confiável no ciclo de campo real.

Ajuste de aplicação e integração de máquina

A série B está posicionada para posições de acionamento agrícola onde a máquina precisa de uma mudança em ângulo reto no fluxo de potência e uma carcaça de ferro fundido. Os campos de aplicação típicos incluem picadores de madeira agrícolas, máquinas de preparo rotativo, máquinas de agrupamento e embalagem, brocas de grãos e mecanismos de transporte.

  • Picadores de madeira agrícolas: acionamentos verticais e horizontais de 90° para trituradores de ramos e equipamentos de processamento, incluindo modelos com entrada de tomada de força, como o ND B198.
  • Lavoura rotativa: acionamentos em ângulo reto para máquinas de cultivo, com versões de roda livre como ND B313 para proteger o sistema do rotor.
  • Sistemas de transporte e sem-fim: unidades equipadas com embreagem, como ND B1102E, para sem-fim de grãos e transmissão de transportador.
  • Agrupamento e embalagem: caixas compactas em ângulo reto que cabem em envelopes restritos de implementos.

Integramos a caixa de velocidades na máquina como um componente de transmissão e não como um item de catálogo independente. Isso significa que coordenamos extensões de eixo, rasgos de chaveta ou estrias, dimensões de flange e direção de rotação com o layout do equipamento. Quando um pacote de acionamento completo é necessário, podemos incluir caixas de engrenagens, acessórios e componentes de controle em um fornecimento único.

Opções de configuração e personalização

Vários modelos da série B suportam configuração além de uma opção fixa de catálogo. As especificações de relação, eixo e engrenagem podem ser personalizadas conforme necessário, e a direção de rotação pode ser especificada para operação unidirecional. Para projetos OEM e ODM, trabalhamos a partir de desenhos de clientes, amostras ou dados de condições de trabalho.

Nosso Caixas de câmbio personalizadas O programa estende isso ainda mais quando a série B não atende ao envelope ou aos requisitos de carga. Temos P&D interno, desenvolvimento de moldes, usinagem de protótipos e recursos de produção, para que o caminho de personalização possa passar do design ao protótipo e à produção em massa sem transferir decisões críticas de engenharia a terceiros.

Variáveis de configuração comuns que esperamos definir em um projeto da série B:

  • Potência de entrada, velocidade de entrada e velocidade de saída necessária ou relação de transmissão
  • Torque de saída, ciclo de trabalho e frequência de sobrecarga esperada
  • Posição de montagem vertical, horizontal ou angular e espaço disponível
  • Dimensões do eixo de entrada e saída, requisitos de chaveta ou estrias
  • Entrada PTO, adaptador de motor hidráulico ou acoplamento direto do eixo
  • Sentido de rotação e qualquer requisito de roda livre ou embreagem
  • Nível de vedação necessário para condições de poeira, água e limpeza

Sistema de qualidade e garantia de fábrica

Hangzhou Hengnie é um fabricante direto com sistemas independentes de produção, processamento e P&D. A fábrica opera sob um modelo de linha de montagem padronizado e os principais processos utilizam equipamentos avançados. Também projetamos e construímos equipamentos e moldes automatizados internamente, o que nos dá controle sobre as etapas de fabricação que mais afetam a precisão e a consistência da caixa de engrenagens.

A qualidade é gerenciada por meio de uma estrutura de gestão de qualidade baseada em ISO. Aplicamos controle de entrada de materiais, monitoramento de processos e inspeção de produto final. Para caixas de engrenagens, o escopo da inspeção abrange precisão dimensional, desempenho da engrenagem, vedação, status de montagem, acabamento superficial e embalagem de exportação. Produtos personalizados podem ser organizados para testes de aceitação de fábrica antes do envio, com relatórios de inspeção e documentação de envio preparados como parte do contrato.

Como a série B foi construída para condições de campo, o teste final não se limita a uma verificação de funcionamento livre. Verificamos a vedação, o engate das engrenagens, a liberdade de rotação e a consistência da montagem antes que a unidade seja embalada para exportação.

Informações que usamos para configurar sua solução

Para preparar uma proposta precisa, nossa equipe de engenharia precisa das condições de operação da máquina e não apenas do número do modelo. A lista abaixo contém os dados mínimos do projeto que usamos para configurar uma caixa de engrenagens da série B e citar a variante correta.

  • Condições de entrada: potência em kW ou HP, velocidade de entrada em RPM e fonte de energia (PTO, motor, motor elétrico, motor hidráulico).
  • Requisito de saída: velocidade de saída necessária, relação de transmissão, torque de saída ou aumento de velocidade necessário para a ferramenta acionada.
  • Ciclo de trabalho: operação contínua, intermitente ou com carga de choque, incluindo frequência start-stop e uso sazonal.
  • Layout de montagem: orientação vertical ou horizontal, direção do eixo e espaço físico disponível no implemento.
  • Detalhes do eixo: diâmetro do eixo de saída, comprimento, rasgo de chaveta ou estria e se a entrada e a saída devem girar na mesma direção ou na direção oposta.
  • Meio Ambiente: nível de poeira, exposição à água ou lama, faixa de temperatura e método de limpeza.
  • Especificação do projeto: desenho ou amostra para replicação ODM, volume alvo, método de embalagem e mercado de destino.

Quando esses pontos estiverem claros, retornaremos uma recomendação de configuração com a relação aplicável, variante do alojamento, tratamento do eixo e quaisquer funções auxiliares necessárias. A revisão antecipada destes parâmetros reduz revisões posteriores e nos dá uma base clara para amostragem e produção em série.

Manutenção, peças de reposição e suporte pós-venda

Os acionamentos agrícolas só devem parar para manutenção programada. A série B foi projetada para manutenção de baixa rotina, mas quando são necessárias peças de reposição, fornecemos peças originais Peças sobressalentes e componentes da caixa de engrenagens como engrenagens cilíndricas, engrenagens cônicas, eixos de transmissão e eixos de tomada de força. Isto mantém a manutenção direta e evita substituições não documentadas.

Após a entrega, fornecemos documentação técnica, incluindo desenhos, manuais de especificações e guias de instalação para montagem e comissionamento do equipamento. Consulta técnica remota está disponível para análise de falhas e questões sobre condições de trabalho, e continuamos acompanhando após a entrada em serviço da caixa de engrenagens. As embalagens de exportação são organizadas para frete marítimo de longa distância e logística transfronteiriça, com embalagem e documentação de envio confirmadas antes do envio.

Perguntas frequentes

A série B pode ser construída para instalação vertical e horizontal?

Sim. Modelos como ND B151 e ND B315 são projetados especificamente para montagem vertical, enquanto outras configurações da série B suportam instalação horizontal em ângulo reto. Em uma proposta, confirmamos a posição de montagem, a direção do eixo de saída e o envelope disponível para que a caixa de engrenagens corresponda ao layout do implemento, em vez de exigir uma alteração no layout.

Quais relações e faixas de velocidade a série B cobre?

A linha inclui caixas de bisel em ângulo reto 1:1, unidades de redução 1:3 e aumentadores de velocidade 1:1,66 a 1:3. O ND B330 é um aumentador de velocidade dedicado para máquinas que devem aumentar a velocidade de saída a partir de uma entrada de PTO. Para relações não padronizadas, as especificações do eixo e da engrenagem podem ser personalizadas conforme necessário.

Como a série B lida com poeira, lama e cargas de choque de campo?

A carcaça de ferro fundido proporciona a rigidez e o amortecimento necessários para cargas de impacto, enquanto a estrutura de vedação mantém a poeira e a água longe das faces das engrenagens e dos rolamentos. As engrenagens usinadas com precisão mantêm o engrenamento estável sob carga flutuante, e os modelos com funções de embreagem ou roda livre adicionam proteção para transportadores de sem-fim e escarificadores rotativos.

O que precisamos enviar para um projeto OEM/ODM série B?

Um desenho ou amostra é suficiente para replicação, mas para uma nova condição de trabalho também precisamos de potência de entrada, velocidade de entrada, torque de saída, ciclo de trabalho, posição de montagem e detalhes do eixo. Com esses dados podemos confirmar o alojamento, a relação, o pacote de vedação e quaisquer funções auxiliares personalizadas antes de cotar ferramentas e produção em massa.

Podemos encomendar peças sobressalentes da série B para caixas de engrenagens existentes em serviço?

Fornecemos peças de reposição e componentes de transmissão originais para nossas linhas de caixas de engrenagens, incluindo engrenagens cônicas, engrenagens cilíndricas, eixos de transmissão e eixos de tomada de força. Fornecer o modelo, a proporção e os detalhes do eixo nos permite identificar a peça correta e oferecer suporte a uma manutenção mais rápida.
