Caixas de engrenagens de ancinho rotativo da série HR

fornece a série HR como uma linha de transmissão dedicada para ancinhos rotativos e ancinhos para feno, não como uma caixa de engrenagens industrial modificada. Com sede no Parque Industrial Xiaoshan, Hangzhou, China, projetamos e fabricamos a caixa de engrenagens internamente sob a marca ND e exportamos a maior parte de nossa produção para Europa, Austrália e América do Norte. Nosso Fabricante de caixas de engrenagens de ancinho rotativo agrícola série HR a linha abrange unidades de entrada única e múltiplas saídas, do ND HR407 ao ND HR413.

Todas as caixas de engrenagens do ancinho rotativo agrícola da série HR compartilham o mesmo princípio de funcionamento: um eixo de entrada aceita a potência da tomada de força do trator e a carcaça de múltiplos eixos distribui esse torque aos pontos de acionamento do rotor do enleirador. Esta arquitetura de múltiplos eixos é padronizada em vez de ser construída a partir de diversas caixas de engrenagens aparafusadas, o que melhora a operação síncrona e simplifica a montagem da máquina.

Gama de produtos e posicionamento

O catálogo atual da série HR está organizado em torno de uma única família de transmissões com um número crescente de eixos de saída. Essa estrutura permite que um OEM selecione a caixa de engrenagens de acordo com quantos rotores de inclinação a estrutura carrega e qual deve ser a largura da passagem de trabalho.

Modelo Configuração Posição no intervalo

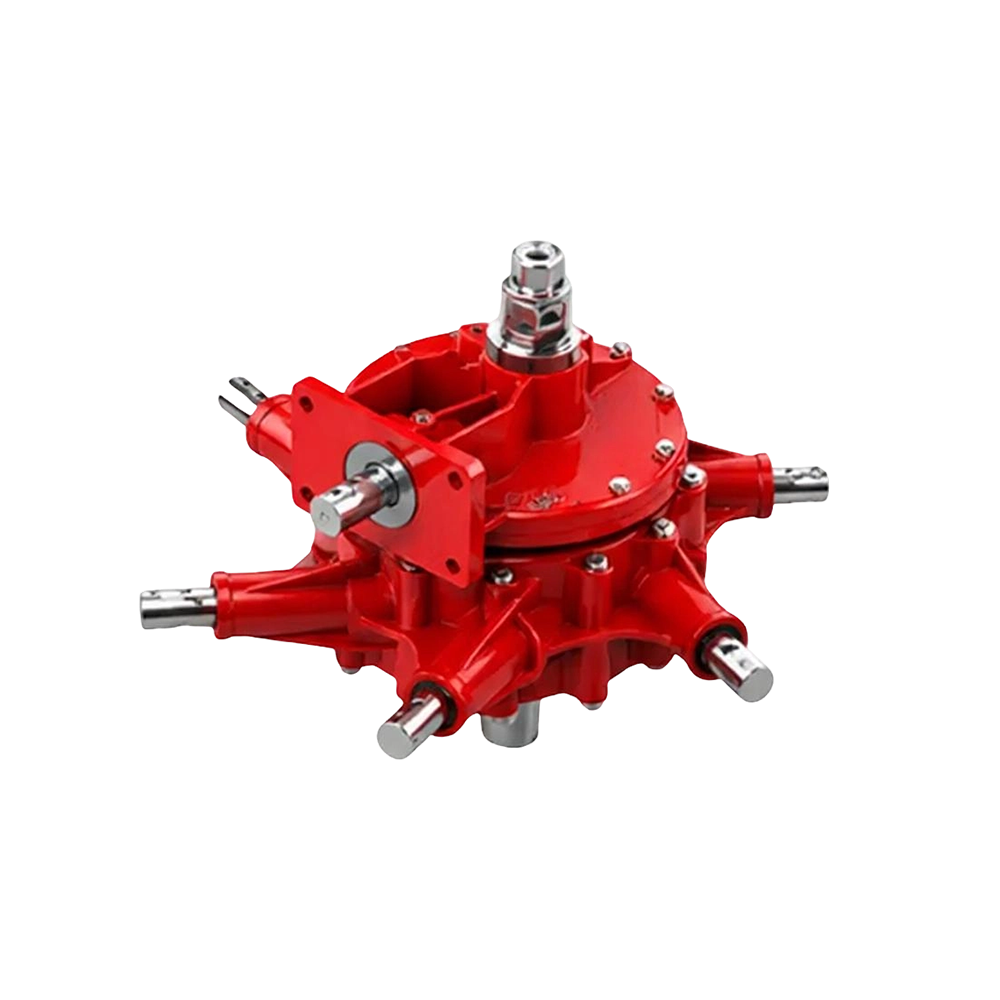

ND HR407 1 eixo de entrada / 6 eixos de saída Transmissões compactas com menos cabeças de rotor

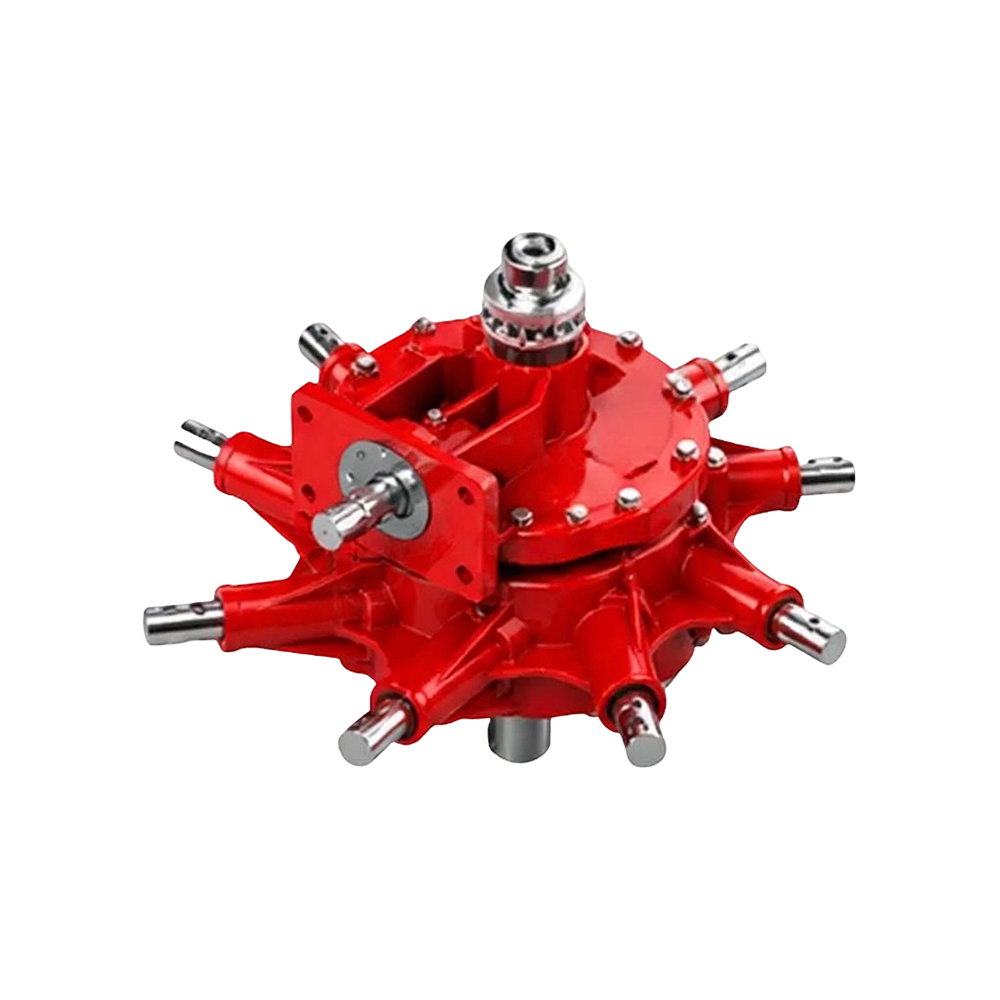

ND HR408 1 eixo de entrada / 8 eixos de saída Ancinhos rotativos e ancinhos para feno de tamanho médio

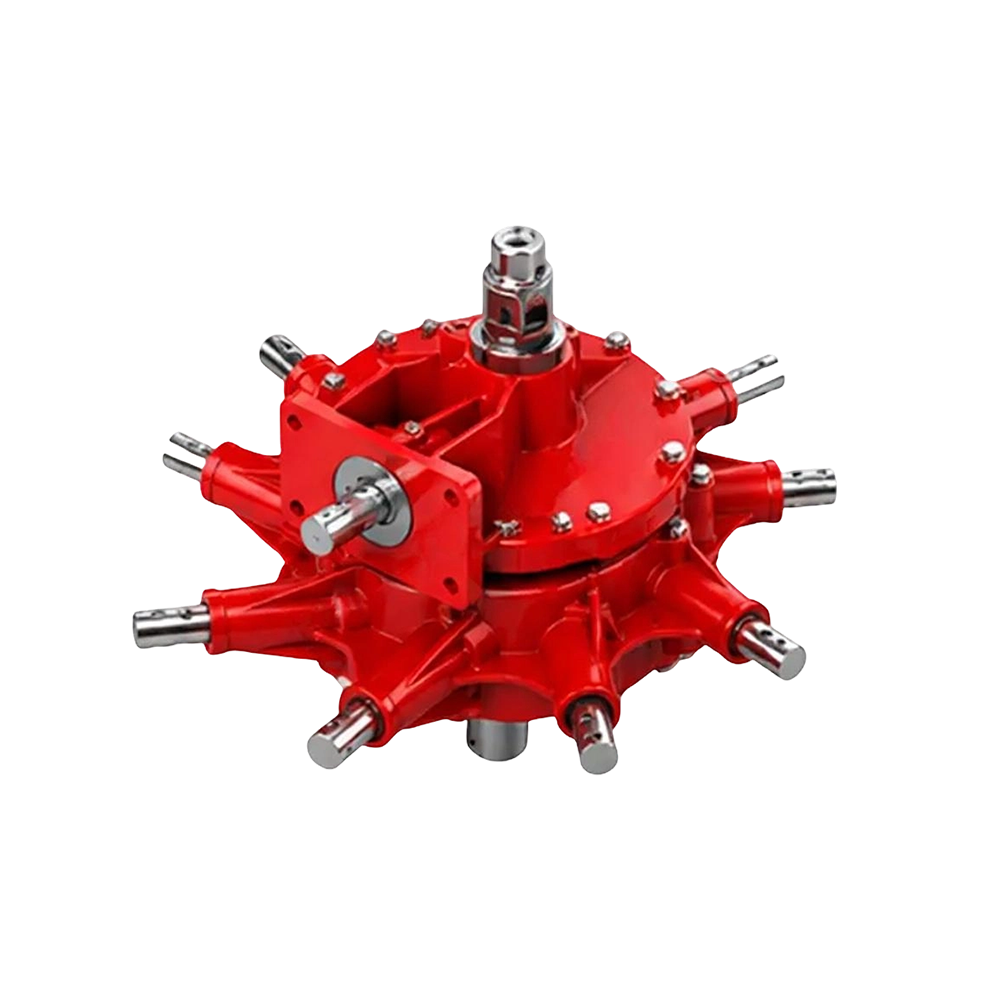

ND HR409 1 eixo de entrada / 9 eixos de saída Configurações padrão para ancinhos multirotores

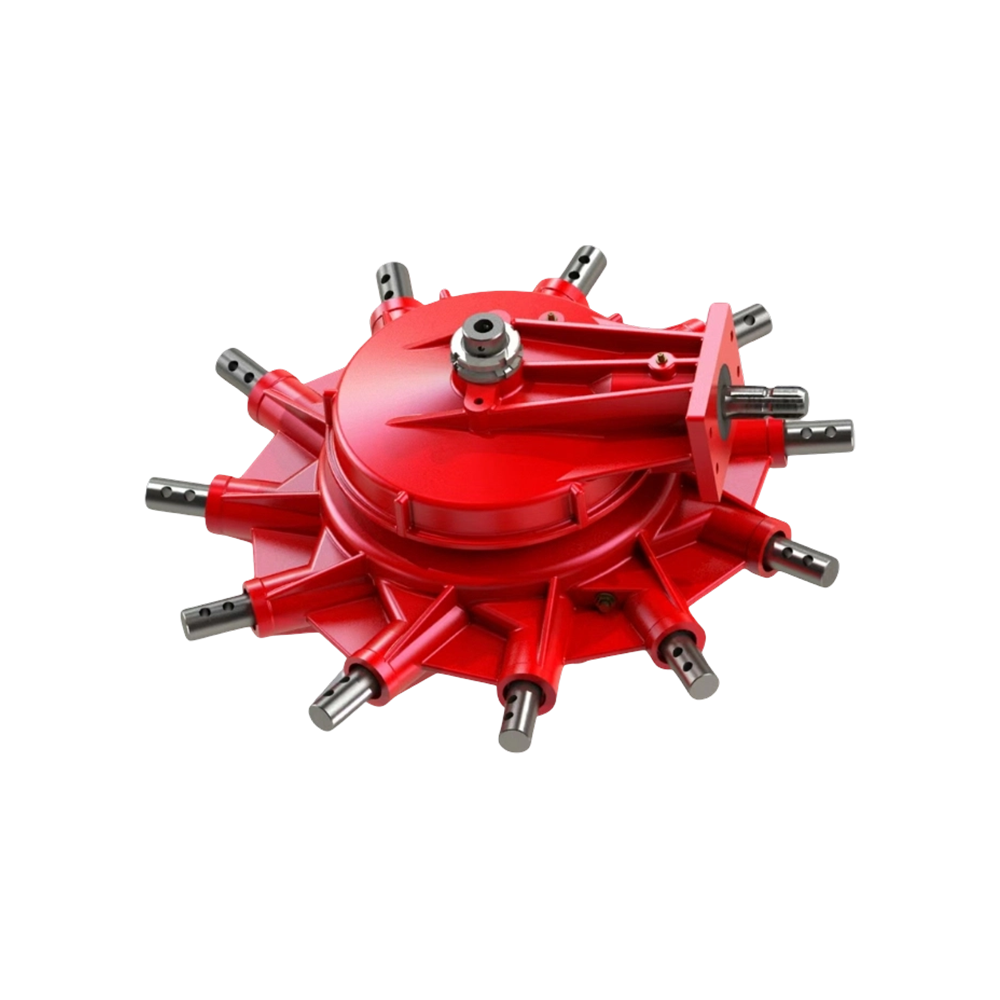

ND HR410 1 eixo de entrada / 11 eixos de saída Quadros de ancinho mais largos que exigem pontos de acionamento adicionais

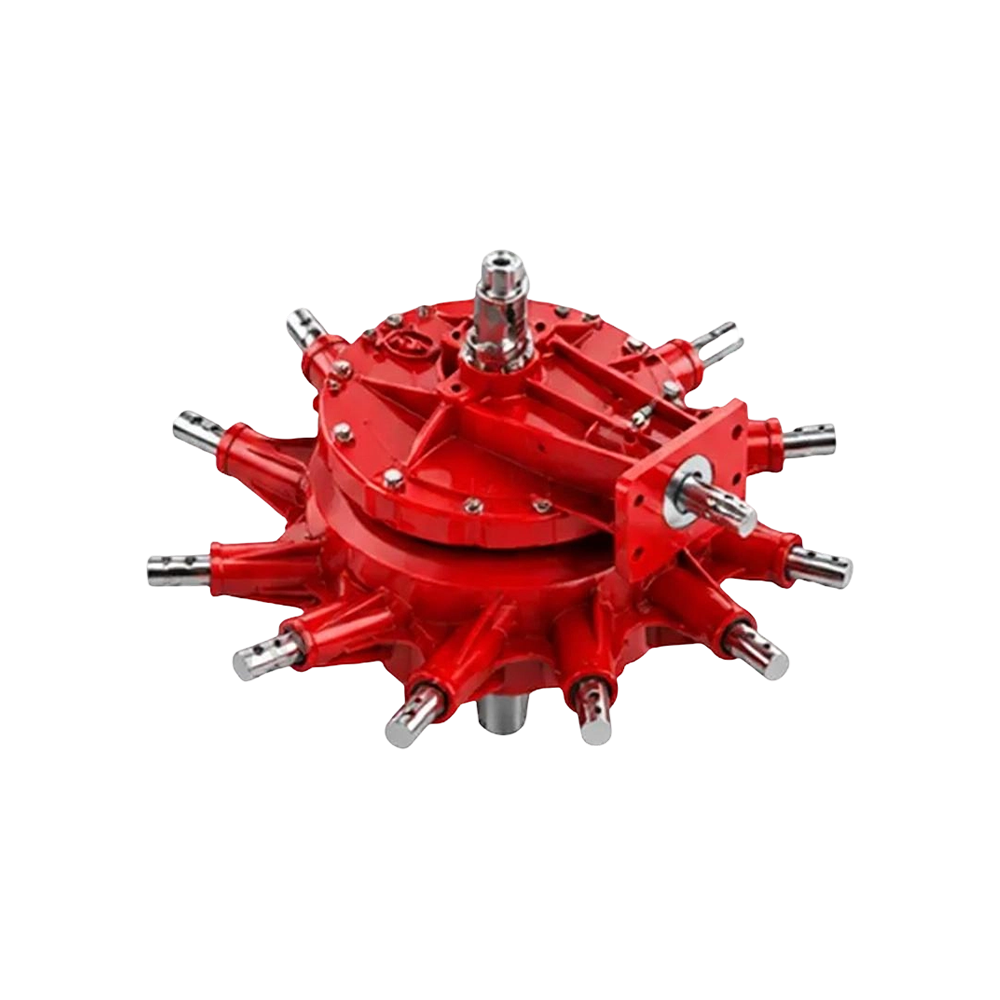

ND HR411 1 eixo de entrada / 12 eixos de saída Sistemas de ancinho com alto número de rotores

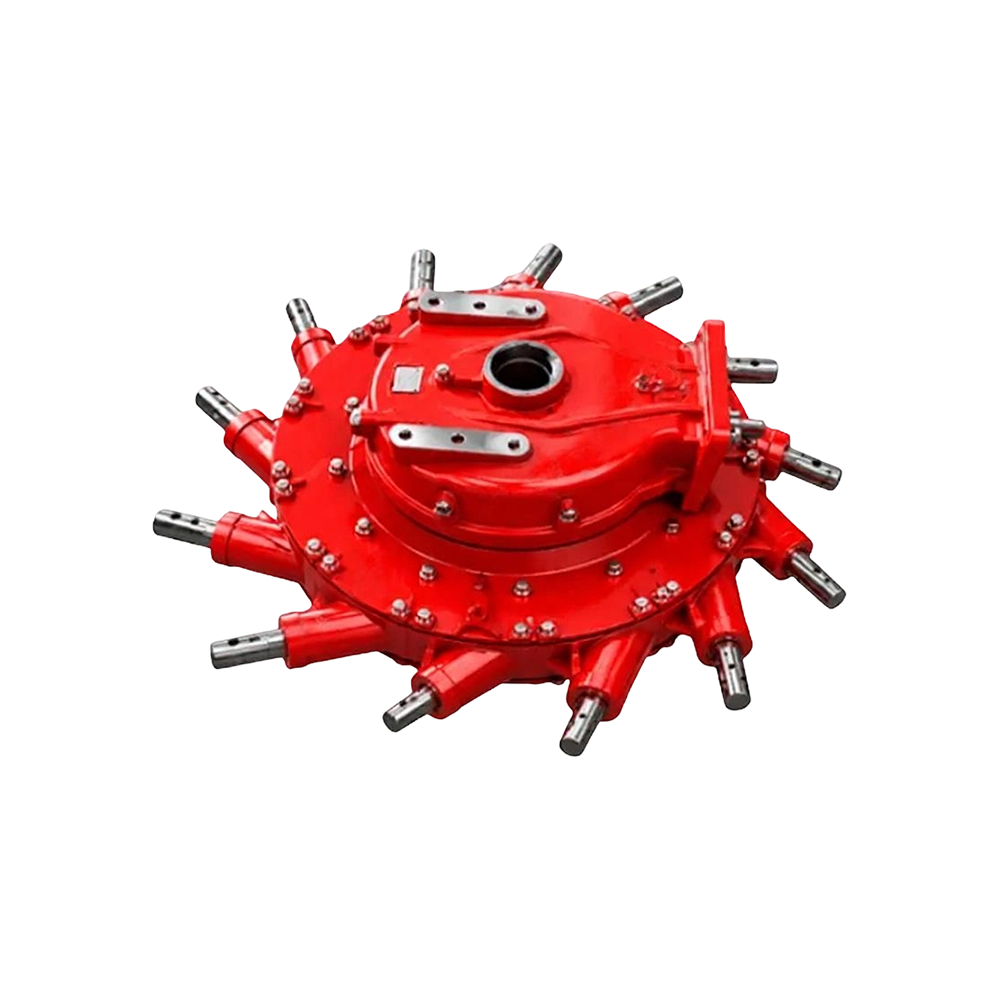

ND HR412 1 eixo de entrada / 13 eixos de saída Amplos sistemas de ancinho para serviço pesado

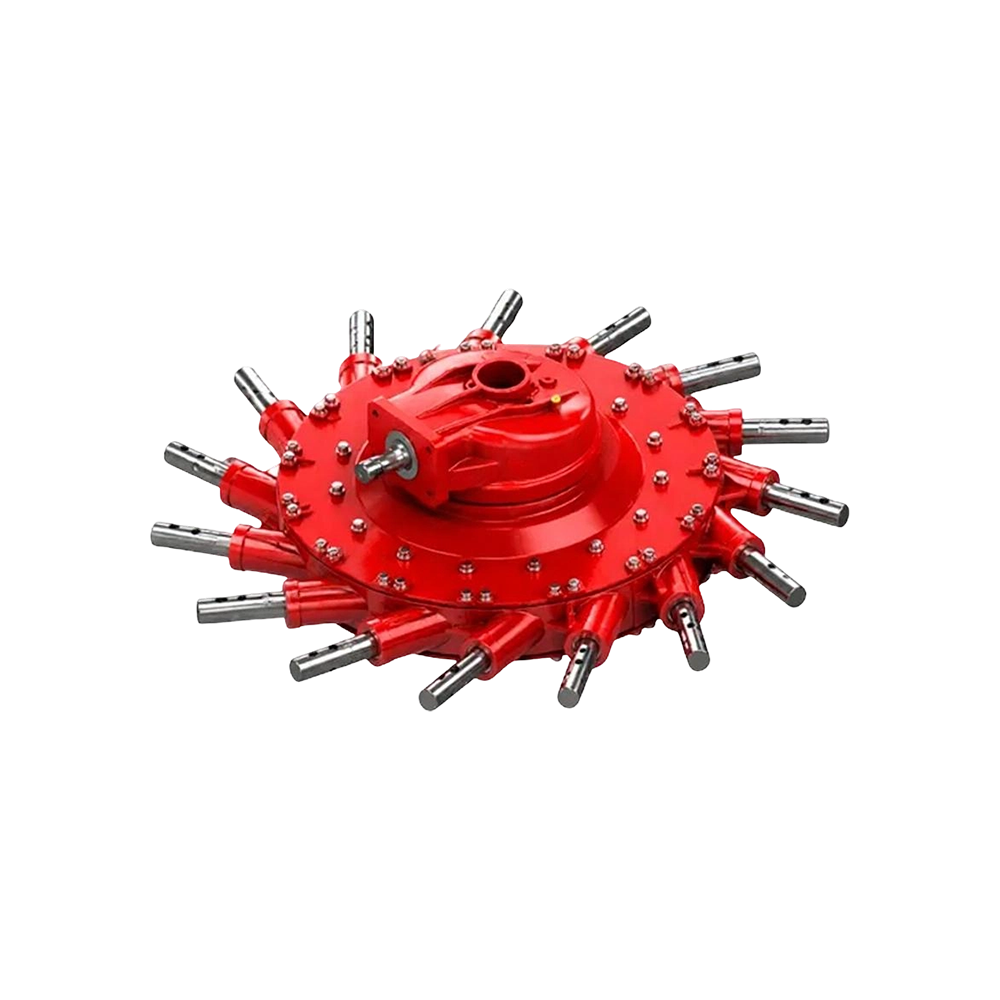

ND HR413 1 eixo de entrada / 15 eixos de saída Contagem máxima de saída no catálogo atual

O número do modelo não define por si só a largura de trabalho. Um ancinho com amplo espaçamento entre rotores pode precisar de menos eixos de saída do que um ancinho com mais rotores bem espaçados. Portanto, tratamos a contagem do eixo de saída como o ponto de partida para uma configuração específica da máquina, e não como a resposta final.

Aplicação adequada para ancinho rotativo e coleta de forragem

A série HR foi desenvolvida em torno do ciclo de trabalho dos equipamentos de colheita de grama e feno. Os ancinhos rotativos devem lidar com o torque cíclico contínuo dos dentes que levantam e coletam forragem, e a caixa de engrenagens pode ver essa carga por horas em terreno irregular, grama seca e condições de campo empoeiradas.

  • A caixa de engrenagens funciona como transportador central de transmissão para um ancinho rotativo, com eixos de saída alinhados às posições de acionamento do rotor.
  • Um modelo de seis saídas se adapta a um layout de rake compacto, enquanto os modelos de onze, doze, treze e quinze saídas estendem a mesma arquitetura para quadros de rake maiores.
  • Largura de trabalho, contagem de rotores e espaçamento entre rotores são as principais variáveis ​​de seleção; o tipo de cultura e a largura da leira são secundários, mas ainda afetam o serviço da caixa de engrenagens.
  • Confirmamos a direção de rotação de entrada durante a configuração para que os braços do rotor de enleiramento possam ser faseados corretamente na máquina.

Nossos engenheiros selecionam a configuração do eixo com base no layout da máquina do cliente e não apenas na largura de trabalho. Essa distinção é importante porque os eixos do rotor em um ancinho rotativo são frequentemente espaçados para coincidir com a sobreposição dos dentes e a formação da leira, e a caixa de engrenagens deve estar alinhada com essas posições fixas.

Valor de engenharia: tratamento térmico, vedação e proteção de rolamentos

A durabilidade em uma caixa de engrenagens de inclinação vem da metalurgia da engrenagem e da vedação da carcaça, e não apenas da espessura da carcaça. Os corpos de engrenagens da série HR passam por tratamento de têmpera e revenimento resistente ao desgaste, permitindo-lhes absorver o torque cíclico de coleta e coleta de forragem sem perda por fadiga.

A estrutura geral vedada e à prova de poeira evita que detritos de grama seca e poeira do campo invadam a cavidade do rolamento. Este é um requisito fundamental para o trabalho em pastagens, onde o material cortado e a poeira são continuamente lançados ao redor da caixa de engrenagens durante o varrimento.

Na prática, esses dois fatores determinam mais a vida útil do que o pico de torque. Uma caixa de engrenagens de ancinho que permaneça limpa internamente e mantenha contato estável com os dentes funcionará durante uma temporada completa com baixa vibração operacional e transmissão uniforme. Para uso diário contínuo, combinamos a especificação da vedação, o arranjo do respiro e a recomendação do nível de óleo com as horas de operação e condições de campo esperadas pelo cliente.

Controle de qualidade e testes de aceitação

A Hengnie opera um sistema de gestão de qualidade baseado em ISO com três camadas de controle: inspeção de materiais recebidos, monitoramento em processo e inspeção do produto final. Verifica a precisão dimensional, desempenho da engrenagem, vedação, condição de montagem, acabamento superficial e embalagem de exportação.

Para a série HR, o controle dimensional é particularmente importante porque uma caixa de engrenagens de múltiplas saídas deve alinhar cada eixo de saída com o rolamento do rotor correspondente na máquina. Usamos equipamentos de teste profissionais para verificar o engate das engrenagens, a integridade da vedação e o status da montagem antes do lançamento.

Para unidades personalizadas, podemos organizar testes de desempenho e um teste de aceitação de fábrica antes do envio. Registros de testes, relatórios de inspeção, desenhos e documentos completos de embarque para exportação são revisados ​​e assinados para que a unidade entregue corresponda à amostra aprovada.

Opções de configuração, OEM/ODM e suporte de integração

A série RH faz parte do nosso Caixa de engrenagens específica da aplicação programa. Juntamente com outras transmissões agrícolas dedicadas, ela foi projetada de acordo com a carga de trabalho, o espaço de instalação e as condições de vibração da máquina completa, em vez de ser adaptada a partir de uma caixa de engrenagens de uso geral.

O trabalho de configuração pode incluir contagem e espaçamento do eixo de saída, geometria do flange de montagem, conexão de entrada, comprimento do eixo de saída, especificação de vedação e proteção de pintura ou superfície. Também confirmamos a capacidade de óleo, posição do respiro e detalhes de fixação de acordo com a estrutura da máquina.

Para máquinas fora do catálogo atual, desenvolvemos novos modelos utilizando desenhos, amostras ou dados de condições de trabalho. Se o projeto precisar de um número de eixos diferente, um alojamento modificado ou uma unidade de acionamento completa fora do padrão, nosso Caixas de câmbio personalizadas rota abrange design, prototipagem, testes e produção em série.

Segurança, instalação e responsabilidade no nível da máquina

A segurança do operador em um ancinho rotativo é gerenciada no nível do implemento. As proteções da transmissão, as proteções do rotor e as proteções da PTO fazem parte do escopo do fabricante da máquina, enquanto confirmamos a rotação de entrada da caixa de engrenagens, o abastecimento de óleo e a orientação de montagem para que essas proteções possam ser projetadas corretamente.

A caixa de velocidades em si é uma unidade mecânica e não necessita de bomba de óleo externa ou circuito de refrigeração. A instalação é simples: fixe a caixa de engrenagens na estrutura do ancinho, conecte a transmissão da TDF, alinhe os eixos de saída aos rolamentos do rotor e verifique o sentido de rotação antes de instalar os braços do rotor.

Fornecemos desenhos de instalação e instruções de comissionamento com cada pedido. Para projetos no exterior, a consulta remota ajuda a equipe de montagem a evitar problemas comuns, como nível de óleo incorreto, rotação invertida ou eixos de saída desalinhados.

Informações que usamos para configurar sua solução

Para emitir uma configuração e cotação precisas, precisamos dos seguintes dados do projeto:

  • Tipo de máquina, largura de trabalho e número de rotores de ancinho ou braços de rotor.
  • Tipo de entrada: velocidade da tomada de força do trator e tamanho da estria, motor hidráulico ou outra fonte de acionamento.
  • Posições necessárias do eixo de saída, distâncias centrais e direção de rotação.
  • Potência nominal do trator, potência do motor e torque máximo esperado.
  • Velocidade alvo do rotor ou velocidade do tambor nas rpm padrão da PTO.
  • Detalhes de conexão do envelope de montagem, orientação e estrutura de inclinação.
  • Ambiente operacional: tipo de cultura, umidade, nível de poeira e horas diárias de operação.
  • Desenho, amostra ou máquina de referência se o layout do eixo não for padrão.
  • Requisitos de porto de destino e embalagem.

Com essas informações recomendamos um modelo, preparamos um desenho específico da máquina e definimos os dados de desempenho antes da produção em massa. A revisão técnica antecipada reduz o risco de alterações repetidas no projeto posteriormente e mantém a amostragem alinhada com o pedido.

Manutenção, peças de reposição, documentação e entrega

Os redutores da série HR são projetados para serviço de campo com ferramentas padrão de oficina. Fornecemos desenhos, manuais de especificações e guias de instalação, e nossos engenheiros podem apoiar o cliente por meio de perguntas e respostas remotas, análise de falhas e consulta sobre condições de trabalho após a entrega.

A manutenção a longo prazo é suportada através do nosso Peças sobressalentes e componentes da caixa de engrenagens gama, que cobre engrenagens de reposição, eixos e peças de transmissão relacionadas. Isto permite que as equipes de manutenção restaurem rapidamente uma caixa de engrenagens do ancinho durante a temporada, em vez de substituir a unidade completa.

Cada pedido de exportação é embalado para frete marítimo de longa distância. As embalagens, os romaneios e as informações da placa de identificação do produto são verificados antes do embarque e o escopo da entrega é confirmado com o cliente para que a equipe de recebimento saiba exatamente o que chega ao porto de destino.

Perguntas frequentes do cliente

Qual é a diferença entre o ND HR407 e o ND HR413?

O ND HR407 possui um eixo de entrada e seis eixos de saída; o ND HR413 possui um eixo de entrada e quinze eixos de saída. Em geral, um ancinho com mais cabeças de rotor utiliza uma contagem de saída mais alta, mas a seleção final também deve considerar a largura de trabalho, o espaçamento do rotor e o torque esperado.

Você pode fabricar uma caixa de engrenagens para ancinho de feno personalizada?

Sim. Somos uma fábrica de caixas de engrenagens para ancinho de feno e também operamos como fornecedor OEM/ODM. Desenvolvemos caixas de engrenagens personalizadas a partir de desenhos, amostras ou dados de condições de trabalho e podemos modificar a contagem de eixos, espaçamento de saída, interface de montagem, direção de entrada/saída e proteção de superfície.

Quais arranjos de eixo de saída estão disponíveis nas caixas de engrenagens Rotary Rake?

Nossas caixas de engrenagens giratórias padrão cobrem 6, 8, 9, 11, 12, 13 e 15 eixos de saída com um eixo de entrada. O espaçamento exato de saída e as direções de rotação são confirmadas no desenho da estrutura do ancinho antes da produção.

Que qualidade e testes você realiza antes do envio?

Operamos um sistema de gestão de qualidade baseado em ISO com controle de entrada de materiais, monitoramento em processo e inspeção do produto final. As verificações da série HR abrangem precisão dimensional, desempenho da engrenagem, vedação, status de montagem, acabamento superficial e embalagem de exportação. Unidades personalizadas também podem ser cobertas por um teste de aceitação de fábrica.

Quais informações você precisa para uma cotação?

Envie o tipo de máquina, largura de trabalho, contagem de rotores, velocidade da tomada de força, disposição do acionamento, espaço de montagem e velocidade de saída desejada. Para um modelo personalizado, inclua um desenho ou amostra e, se disponível, a potência do trator e o perfil de carga de pico. Respondemos com uma recomendação de modelo e configuração.
