Caixas de engrenagens em linha da série C

Caixas de engrenagens conjuntas da série C: acionamento multiponto sincronizado para equipamentos de distribuição

A Hangzhou Hengnie Machinery construiu o Fabricante de caixas de engrenagens conjuntas agrícolas série C gama para fabricantes de implementos que alternam de múltiplas saídas sincronizadas de uma entrada de tomada de força do trator. O projeto usa uma conexão coaxial multicaixa: em vez de um eixo longo com caixas separadas em ângulo reto, as unidades da série C são montadas como um trem de força estruturalmente conectado. O número de caixas e o comprimento total C-C são adaptados à largura de trabalho do implemento, de modo que a mesma plataforma de fabricação abrange distribuidores de fertilizantes compactos e distribuidores de adubo orgânico pesado.

Operamos como fabricante direto em Xiaoshan, Hangzhou, China, com corte de engrenagens, usinagem de carcaças, montagem e testes sob o mesmo teto. Isso nos permite responder a projetos ODM/OEM com uma configuração concreta em vez de uma resposta apenas por catálogo. Para esta família de produtos, o valor central é a sincronização mecânica: vários eixos de saída funcionam na mesma velocidade relativa, o torque é distribuído uniformemente e o conjunto rigidamente resiste às vibrações e cargas de choques típicos do trabalho de espalhamento.

O que a linha C-Series cobre

A caixa de velocidades conjuntamente integrada da série C está dividida em duas versões de produção:

  • Versão de carcaça em liga de alumínio – leve e com boa dissipação de calor, desenvolvido para equipamentos de distribuição de fertilizantes de pequena e média potência, onde a massa total da máquina é importante.
  • Versão de carcaça em ferro fundido – paredes espessas com forte resistência à torção, aplicadas para espalhadores de esterco e fertilizantes orgânicos de grande largura sob carga pesada contínua.

Os seguintes modelos de referência definem o catálogo atual:

Modelo de referência Habitação Configuração Parâmetros de referência Ajuste típico da máquina

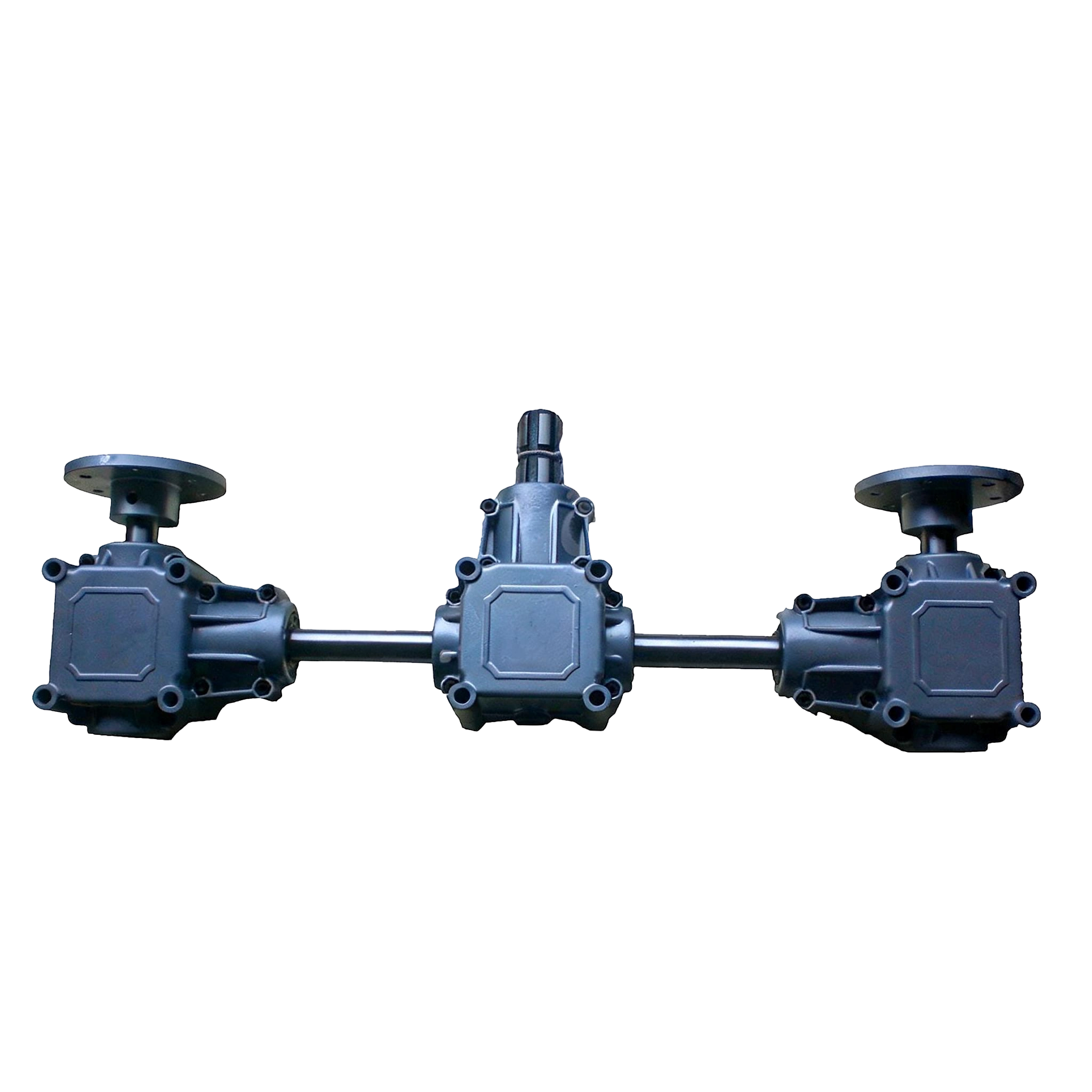

ND C3-9090 Liga de alumínio Engrenagem cônica tripla, distribuição de energia de três vias Proporção 1:1,35–1:1–1:1,35, comprimento CC 580 mm Distribuidor de fertilizantes, distribuição granular, implementos pequenos e médios

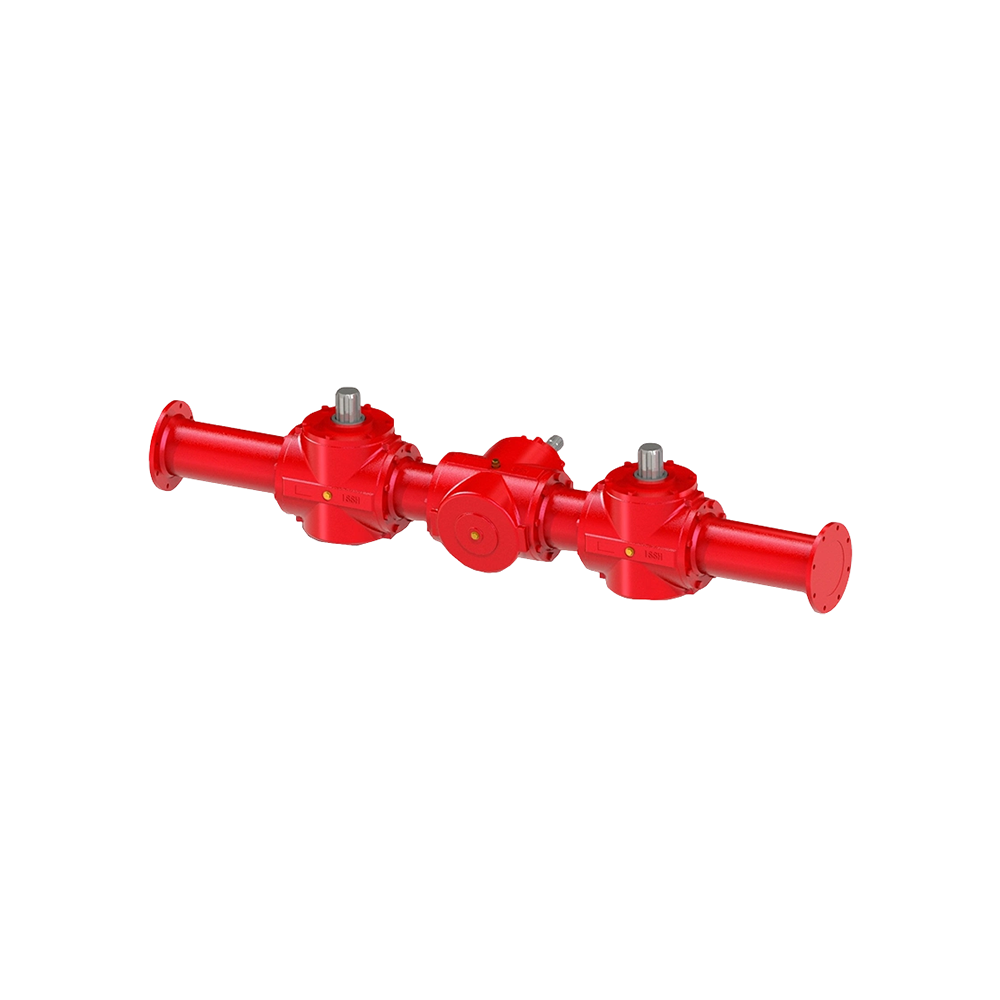

ND C69 Ferro fundido Engrenagem cônica de unidade tripla, eixos e rolamentos reforçados Relação 2,29:1, 300 cv, entrada de 1.000 rpm, comprimento de montagem 1.100–2.380 mm Espalhador de estrume, máquinas de fertilizantes orgânicos, carga pesada contínua
Montagem personalizada de múltiplas caixas Alumínio ou ferro fundido Número de caixas e espaçamento CC correspondente à largura de trabalho Determinado pela potência do TDF, velocidade de entrada e espaçamento de saída Estruturas espalhadoras de longo alcance e ações agrícolas multiponto

Flexibilidade de configuração e especificações críticas

A série C não é um modelo fixo único. Fornecemos a montagem como uma sequência de estágios de engrenagens cônicas conectadas rigidamente em linha. A vantagem é que o número de caixas, o espaçamento CC e o comprimento total seguem a estrutura do espalhador, em vez de a estrutura do espalhador ter que caber em uma caixa de engrenagens padrão.

Do ponto de vista técnico, as variáveis com as quais ganharam são:

  • Número de redutores e posições de saída ao longo do vão.
  • Tipos de eixo de entrada e saída: estriado, chavetado ou sólido, com extensão e diâmetro necessários.
  • Relações de chanfro individuais e relação geral, abrangendo exemplos de 1:1 a 2,29:1.
  • Disposição de colocação e respiro contra pó de fertilizante, umidade e pressão de limpeza.
  • Circuito interno de lubrificação para manter todos os avanços de engrenagens e rolamentos alimentados.
  • Face de montagem, posição dos pinos e comprimento total montado para corresponder à estrutura OEM.

Como os estágios de engrenagem são acoplados mecanicamente, não há desvio de velocidade entre as saídas e nenhuma sincronização eletrônica é necessária. Essa é a vantagem da prática de engenharia da construção conjunta em um extensor longo: o tremor de força permanece em fase mesmo quando peças individuais da máquina carregam de forma diferente.

Aplicação adequada em linhas de distribuição de fertilizantes e estercos

Os principais campos de aplicação desta categoria são distribuidores de fertilizantes e distribuidores de esterco. As funções acionadas típicas incluem discos giratórios, rolos de alimentação, batedores e componentes de atualização em toda a largura da máquina.

A versão em alumínio adapta-se a distribuidores de fertilizantes granulados secos e implementos menores onde o peso e a dissipação de calor são prioridades. A versão em ferro fundido é adequada para distribuidores de esterco e fertilizantes orgânicos que operam com torque mais alto por períodos mais longos e estão expostos a resíduos corrosivos e condições de solo úmido.

Para aplicações relacionadas com máquinas agrícolas, a mesma equipe de engenharia fornece Caixas de engrenagens específicas para aplicações para variedades motorizadas, enfardadeiras redondas, colheitadeiras de milho e bombas pulverizadoras. Isso dá ao OEM uma fonte única de unidades de funcionamento em diversas linhas de implementos.

Abordagem de engenharia e suporte a projetos

Envolvemo-nos na fase técnica inicial de um projeto. Antes de fazer a cotação, nossa equipe analisa o tipo de máquina, o layout da linha de transmissão, o ciclo de trabalho e os limites de instalação. Se o cliente fornecer desenhos ou amostras, verificamos a interface e propomos alterações que melhorem a vida útil ou simplifiquem a montagem.

Como fabricante direto, mantemos P&D interno, desenvolvimento de moldes e capacidade de usinagem. Isso significa que um projeto ODM não se limita à aprovação do desenho: controlamos o processo de produção, as ferramentas e a configuração dos equipamentos. Nossa base de produção utiliza um modelo de linha de montagem simplificado e pode executar diversas variantes da série C em paralelo, o que é importante para OEMs que solicitam vários modelos de espalhadores na mesma estação.

Quando o ponto de trabalho está fora do envelope padrão, usamos o Caixas de câmbio personalizadas rotear e desenvolver um alojamento, disposição de eixo ou proteção de cláusula específica para a máquina.

Garantia de qualidade e testes de facilidades

Nosso sistema de qualidade é baseado no controle de entrada de materiais, monitoramento de processos e inspeção do produto final. A porta de inspeção de cobertura, precisão dimensional, desempenho da engrenagem, especificação, status de montagem, acabamento superficial e entrega de exportação antes do lançamento.

Para os conjuntos da série C, os pontos de liberdade que importam são o alinhamento da carcaça, o padrão de contato da engrenagem cônica, a pré-carga do rolamento, o ajuste da colocação do eixo e a estanqueidade ao óleo. Essas verificações protegem a instalação de longo prazo contra as duas falhas de campo mais comuns: desalinhamento entre estágios e entrada de contaminação na câmara de engrenagens.

Se o projeto exigir testes de facilidades de fábrica, organizamos a sequência de testes de acordo com os critérios de facilidades acessíveis e fornecemos os registros e relatórios correspondentes no arquivo do pedido.

Instalação, serviço e documentação

Uma caixa de engrenagens da série C chega como um conjunto completo, pronta para ser parafusada na estrutura do espalhador. As principais variáveis ​​de instalação são a velocidade da tomada de força, a planicidade da montagem e o alinhamento do eixo. Para OEMs de espalhadores, o alojamento geralmente é localizado por meio de cavilhas ou um registro usinado, e os eixos de saída são alinhados com os componentes acionados.

Nenhuma bomba de óleo externo ou umidade de controle é necessária. A caixa de engrenagens é lubrificada por seu circuito interno de óleo, portanto as principais tarefas rotineiras são verificar o nível de óleo, manter o respiro limpo e funcionar como vedações do eixo quanto aos danos causados ​​pelo pó de fertilizante. As vedações e rolamentos padrão são especificados para que a unidade possa receber manutenção através dos canais normais do revendedor.

Para segurança do operador, a carcaça da caixa de engrenagens está totalmente fechada e apenas as pontas dos eixos ficam expostas. O projetista da implementação permanece responsável pela proteção do eixo de tomada de força e das conexões rotativas expostas de acordo com os requisitos do mercado-alvo para a máquina.

Após a entrega, fornecemos desenhos, manuais de especificações e orientações de instalação, e nossos engenheiros oferecem suporte remoto para solução de problemas durante o comissionamento e operação em campo.

Informações que usamos para configurar sua solução

O caminho mais rápido para uma proposta precisa é fornecer as seguintes informações do projeto:

  • Tipo de implementação, largura de trabalho e configuração do espalhador.
  • Potência de entrada da tomada de força ou do motor em hp/kW e velocidade de entrada em rpm.
  • Velocidade de saída necessária ou relação geral e direção de rotação.
  • Número de pontos de saída, distância CC e comprimento total disponível.
  • Especificações do eixo: padrão estriado, tamanho da chaveta, diâmetro e extensão.
  • Detalhes do serviço: fertilizante granulado, esterco, horas contínuas esperadas, exposição à poeira e umidade.
  • Desenhos, arquivos CAD ou amostras da interface existente.

Com essas informações, respondemos com um desenho de configuração, material de carcaça recomendado, relação, pontas de eixo e pacote de encomendas, além de um orçamento adequado à solução técnica.

Perguntas frequentes

Qual é a diferença entre as unidades ND C3-9090 e ND C69?
O ND C3-9090 é uma caixa de engrenagens cônica tripla com carcaça de alumínio para distribuidores de fertilizantes, com um arranjo de proporção de 1:1,35–1:1–1:1,35 e um comprimento C-C de 580 mm. O ND C69 é uma caixa de engrenagens de unidade tripla em ferro fundido para espalhadores de esterco, com potência nominal de 300 hp a 1.000 rpm de entrada, com relação de 2,29:1 e comprimento de montagem de 1.100–2.380 mm. A escolha é feita com base na potência, peso e ciclo de trabalho.

O número de caixas pode ser alterado para um espalhador mais largo?
Sim. A série C usa uma estrutura coaxial multi-caixa. Calculamos o número de caixas, o espaçamento de saída e o comprimento total a partir da largura de trabalho e do perfil de torque e, em seguida, emitimos um desenho de layout antes da fabricação.

Você construiu a partir de desenhos ou amostras do cliente?
Sim. A fabricação personalizada é uma parte essencial do nosso negócio. Revisamos os desenhos ou amostras, verificamos as dimensões da interface, a relação de transmissão, os detalhes do eixo e a especificação e, em seguida, produzimos um protótipo antes da produção em série, quando necessário.

Que material de habitação devo escolher?
Use alumínio quando o distribuidor for leve e o trabalho para intermitente com fertilizante granulado seco. Use ferro fundido quando a máquina for larga, o material pesado ou viscoso e a caixa de engrenagens funcionem continuamente com alto torque.

O que está incluído na proposta e pós-venda?
A proposta inclui configuração do redutor, opções de eixo e flange, disposição de disposição e desenho de montagem. Após o envio, forneça documentação técnica e suporte remoto para instalação, comissionamento e análise de falhas.

Produtos e categorias relacionadas

Nosso portfólio também inclui Alojamento de alumínio triplo da caixa de engrenagens cônica do ND C3-9090 para o propagador do adubo para aplicações com diferentes faixas operacionais, interfaces ou requisitos de integração.
