Caixas de engrenagens de acionamento hidráulico

projeta e fabrica a série D Fabricante de caixas de engrenagens de acionamento hidráulico gama em nossa fábrica em Zhejiang, China. Essas unidades são construídas para máquinas agrícolas que recebem energia de um motor hidráulico em vez de um eixo de tomada de força de um trator. Um flange de motor hidráulico padrão é reservado na extremidade de entrada, de modo que o motor se conecta diretamente à caixa de engrenagens sem uma placa adaptadora, e o circuito hidráulico completo permanece compacto e fácil de direcionar no implemento.

Esta categoria abrange nossa família de caixas de engrenagens de acionamento hidráulico agrícola: unidades de ferro fundido da série D dimensionadas para equipamentos de fertilização de pomares, espalhadores de fertilizantes orgânicos, aplicadores de esterco e sistemas de transmissão hidráulica para fazendas em geral. Apoiamos projetos OEM com modelos padrão, configurações de eixo modificadas e projetos ODM totalmente personalizados. Juntamente com a série D, nossa linha completa de transmissões agrícolas inclui ângulo reto, eixo paralelo e Caixa de engrenagens específica da aplicação série para outros implementos.

Produtos e categorias relacionados

Nosso portfólio também inclui Caixa de engrenagens de alto torque ND D296 para espalhador de fertilizante de pomar para aplicações com diferentes faixas operacionais, interfaces ou requisitos de integração.

Construção da Série D e Integração de Motor Hidráulico

Nossa caixa de engrenagens hidráulica da série D usa uma carcaça de ferro fundido de peça única. Isso proporciona à junta do flange alta precisão de usinagem e reduz o risco de vazamento de óleo na interface do motor, mesmo quando a pressão flutua durante a operação em campo. O conjunto interno de engrenagens cônicas é retificado, o que mantém a saída de torque estável sob ciclos freqüentes de partida-parada e cargas de choque típicas de terrenos acidentados de pomar.

  • Flange do motor hidráulico direto na entrada, sem placa adaptadora intermediária
  • Corpo inteiriço em ferro fundido para rigidez, resistência à pressão e consistência de vedação
  • Conjunto de engrenagens cônicas retificadas com precisão para transmissão estável sob flutuações de pressão
  • Vários diâmetros de eixo e relações de velocidade fixas para corresponder a diferentes deslocamentos do motor
  • Envelope compacto para instalação dentro de layouts estreitos de chassi de espalhador

Como a caixa de velocidades é acionada diretamente por um motor hidráulico, é adequada para equipamentos onde a disponibilidade da TDF é limitada, onde a velocidade precisa de ser ajustada independentemente da rotação do motor do trator ou onde o ponto de transmissão está longe do eixo da TDF.

Aplicação adequada para distribuição de fertilizantes e acionamentos hidráulicos agrícolas

A linha da série D está posicionada em torno de equipamentos de distribuição de fertilizantes e aplicação de materiais. Os mesmos princípios de construção se aplicam a acionamentos hidráulicos agrícolas em geral, onde são necessárias uma carcaça de ferro fundido e uma transmissão estável por engrenagem cônica.

  • Distribuidores de fertilizantes para pomares: modelos de alto torque, como o ND D296, mantêm uma produção uniforme em terrenos irregulares e cargas pesadas de espalhamento.

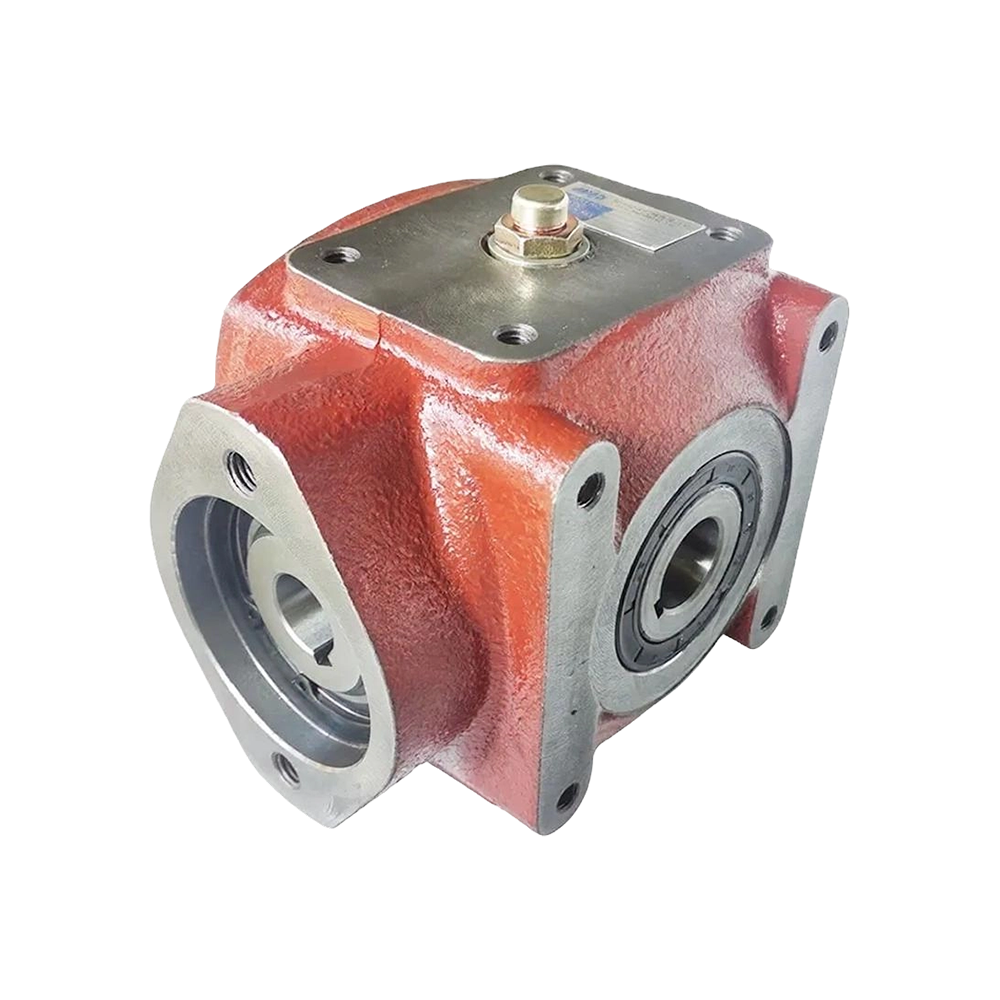

  • Distribuidores de fertilizantes orgânicos: modelos hidrostáticos como o ND D011 fornecem controle de velocidade contínuo para materiais pegajosos e não uniformes.

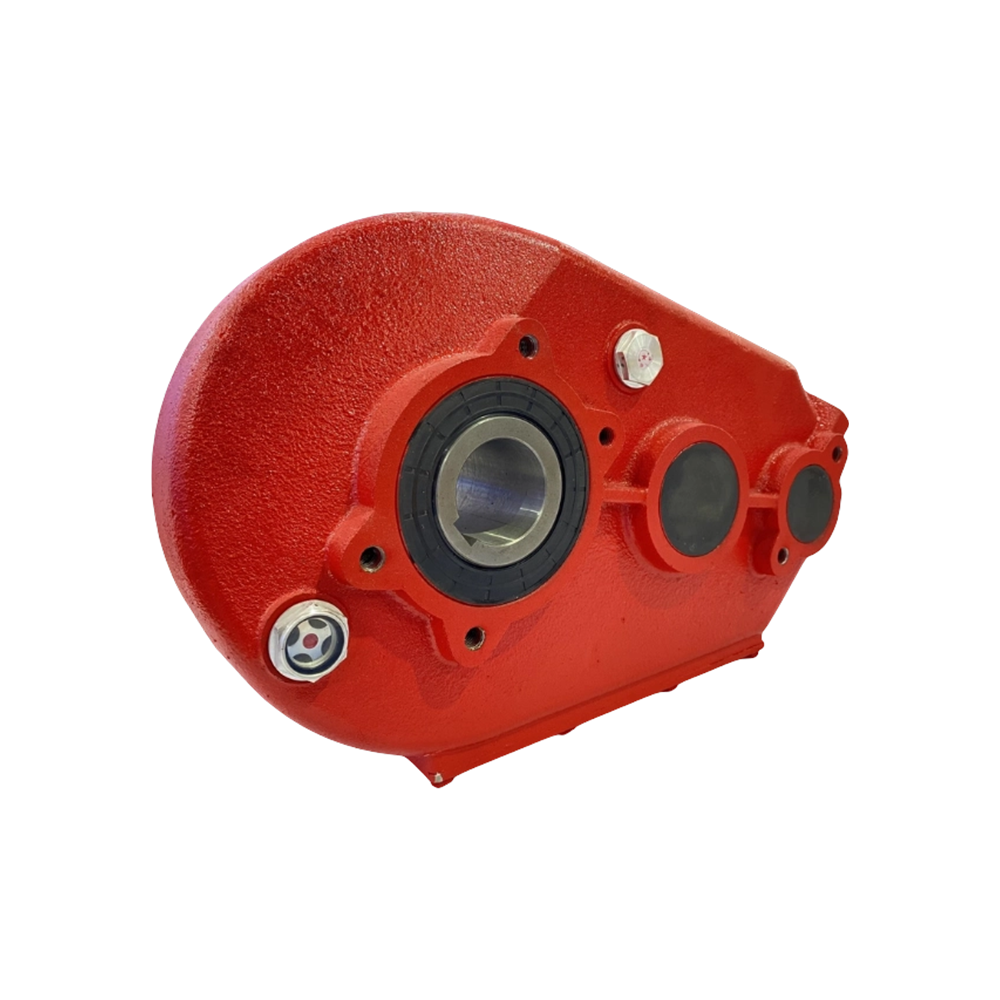

  • Aplicadores de fertilizantes de esterco: modelos de redutores como o ND D293 combinam saídas mais lentas e de alto torque para correntes aplicadoras e giradores.

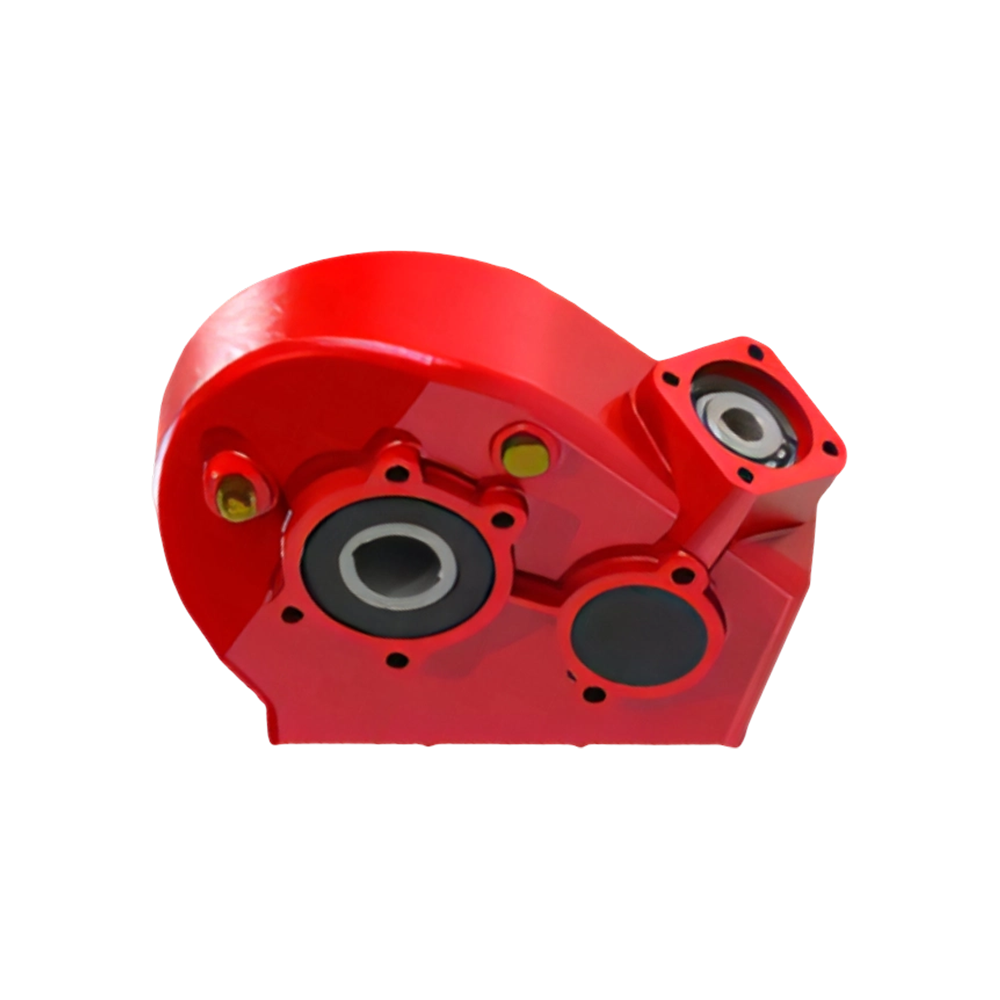

  • Transmissão hidráulica agrícola geral: unidades universais como o ND D251 aceitam diferentes deslocamentos de motor e furos de eixo para cultivo, manuseio de materiais e equipamentos de transporte.

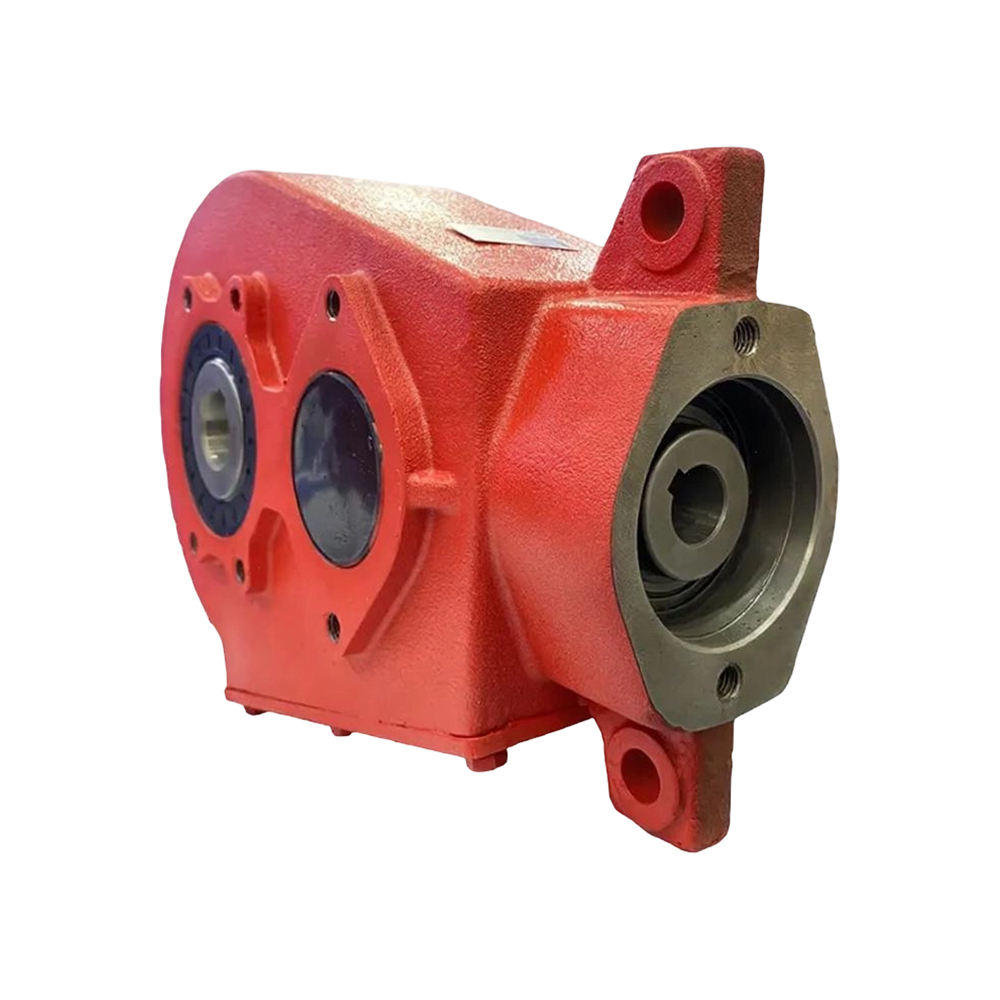

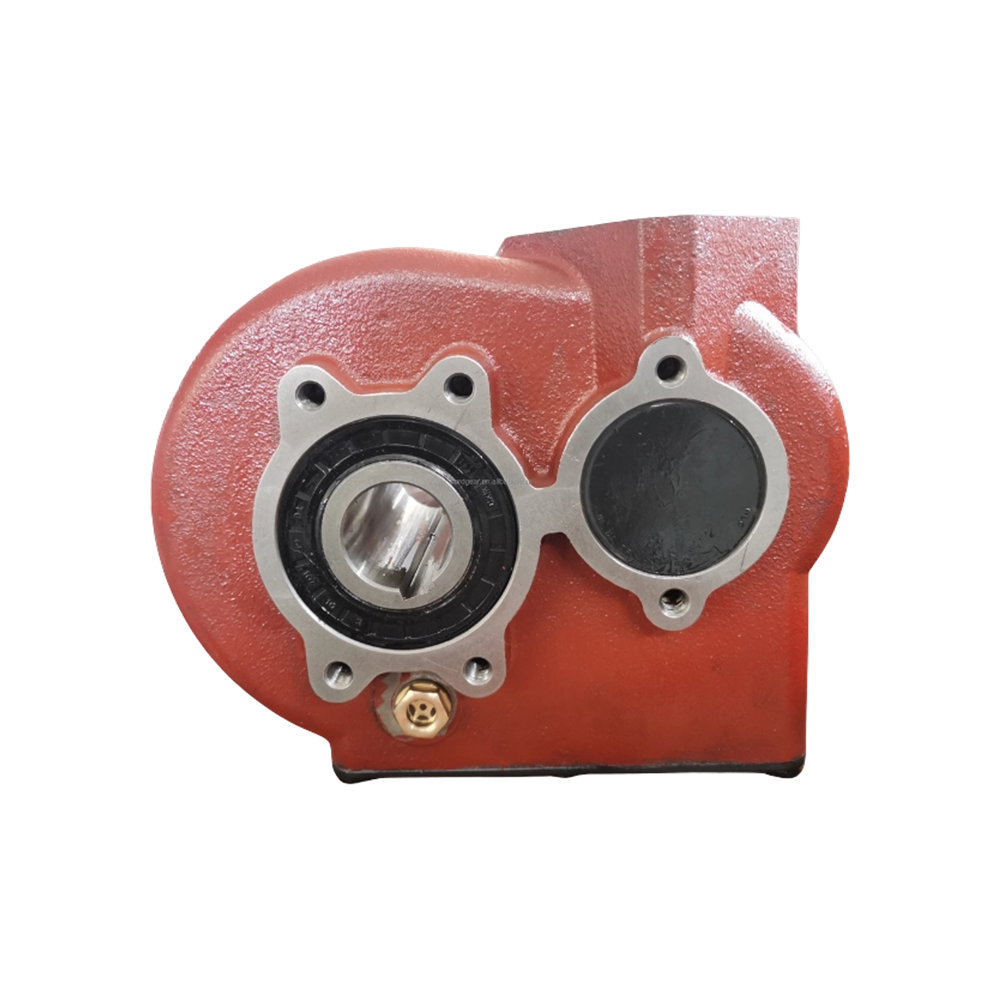

  • Máquinas de aplicação de fertilizantes orgânicos agrícolas: o ND D200 e o ND D191 completam a linha de sistemas de espalhamento e distribuição acionados hidraulicamente.

Tabela de configuração e faixa de modelos da série D

Modelo Proporção Torque de saída Furo/Conexão do Eixo Ajuste de aplicação principal
ND D296 31,7:1 8.000 N·m Φ55, Φ60, Φ65 mm com rasgo de chaveta Distribuidor de fertilizante para pomar
ND D011 1,9:1 450 N·m Φ30, Φ35 mm com rasgo de chaveta; Estria de 1-3/8 polegadas Distribuidor de fertilizante orgânico, transmissão hidrostática
ND D251 21.1:1 2600 N·m Φ40, Φ45, Φ50 mm com rasgo de chaveta Transmissão hidráulica agrícola geral
ND D200 / D293 / D191 Confirmado por ponto de trabalho Confirmado por ponto de trabalho Configurado para acoplamento do eixo do implemento Equipamento agrícola de fertilizante orgânico, aplicador de esterco

Para cada modelo, a relação e o diâmetro do eixo de saída correspondem ao deslocamento do motor hidráulico, à pressão do sistema e à velocidade de saída pretendida. Os valores da tabela refletem nossas configurações padrão publicadas; relações específicas do projeto, comprimentos de eixo, estrias e flanges fazem parte do nosso fluxo de trabalho normal de ODM.

Variáveis de seleção que combinamos com o ponto de trabalho

Configuramos a caixa hidráulica em torno do ciclo de trabalho do implemento e do sistema hidráulico já instalado no trator ou máquina. As seguintes variáveis estão incluídas em nosso processo de seleção e cotação:

  • Modelo do motor hidráulico, deslocamento, pressão de trabalho e vazão
  • Velocidade de saída, relação e torque necessários no ponto de trabalho
  • Furo do eixo de saída, tamanho da chaveta, especificação da estria e comprimento da extensão do eixo
  • Orientação de montagem e envelope de instalação disponível
  • Ciclo de trabalho, incluindo horas contínuas, frequência de partida e parada e irregularidade do terreno
  • Características do material, como fertilizante orgânico pegajoso, poeira fina e partículas abrasivas de fertilizante
  • Expectativas de vedação para ambientes de campo empoeirados e exposição ocasional à água

Abordagem de Qualidade e Execução de Projetos

Nosso fluxo de trabalho de qualidade segue um sistema de gestão baseado em ISO com três etapas de controle: controle de entrada de materiais, monitoramento em processo e inspeção do produto final. Para caixas de engrenagens com acionamento hidráulico, os pontos de inspeção abrangem precisão dimensional, desempenho da engrenagem, vedação, status de montagem, acabamento superficial e embalagem de exportação.

  • Teste de vedação na carcaça completa antes do envio para verificar a interface do flange do motor
  • Testes de desempenho e aceitação de fábrica organizados para caixas de engrenagens personalizadas
  • Relatórios de inspeção, registros de testes, dados de placas de identificação e listas de embalagem verificados antes do lançamento
  • Embalagem de exportação organizada para frete marítimo de longa distância e transporte transfronteiriço

Também fornecemos pacotes de acionamento completos que incluem caixas de câmbio, componentes de transmissão relacionados e sistemas de controle inteligentes onde o implemento requer funções de acionamento automatizadas ou monitoradas.

Informações que usamos para configurar sua solução

Para preparar uma proposta completa, precisamos do contexto operacional e não apenas do número da peça. As informações abaixo permitem que nossos engenheiros selecionem a proporção correta, o alojamento, o eixo e o nível de vedação na primeira passagem.

  • Tipo e função da máquina: espalhador de pomar, espalhador de fertilizante orgânico, aplicador de esterco ou outro implemento com acionamento hidráulico
  • Detalhes da fonte de energia hidráulica: deslocamento do motor, faixa de pressão, vazão e tipo de conexão
  • Requisitos de saída: velocidade, torque, furo do eixo ou estria, rasgo de chaveta e comprimento de extensão
  • Espaço e montagem: orientação, distância entre pontos de montagem, envelope de chassi disponível
  • Perfil de operação: horas diárias, frequência de start-stop, condição do terreno e tipo de material
  • Aceitação desejada: idioma da documentação necessária, frequência dos testes de desempenho e formato da embalagem

Manutenção, peças de reposição e suporte de campo

As caixas de engrenagens da série D são projetadas para longos ciclos de campo, mas itens de desgaste normal e componentes de transmissão ainda precisam estar disponíveis. Nosso Peças sobressalentes e componentes da caixa de engrenagens A gama inclui engrenagens cilíndricas, engrenagens cónicas, veios de transmissão de potência e componentes relacionados com a tomada de força, para que a manutenção possa ser planeada com a mesma base de engenharia da construção original.

Após a entrega fornecemos desenhos, manuais de especificação e guias de instalação para montagem e comissionamento do equipamento. A consulta técnica remota abrange análise de falhas e aconselhamento sobre condições de trabalho, e o feedback de acompanhamento apoia a iteração do produto para o próximo lote.

Perguntas frequentes

Quais motores hidráulicos podem ser conectados às caixas de engrenagens da série D?

As caixas da série D são fornecidas com um flange de motor hidráulico padrão na extremidade de entrada. Combinamos o flange e a geometria de entrada com o modelo de motor que você planeja usar, para que o motor possa ser montado diretamente sem uma placa adaptadora. A seleção final é baseada no deslocamento do motor, pressão de trabalho, vazão e torque de saída necessário.

O diâmetro ou a proporção do eixo de saída podem ser personalizados?

Sim. Nossas configurações padrão da série D incluem vários furos chavetados e opções de estrias, e relações personalizadas, comprimentos de eixo, rasgos de chaveta e orientações de flange fazem parte de nosso fluxo de trabalho normal de ODM. Envie-nos o desenho do eixo correspondente e o ciclo de trabalho da máquina, e confirmaremos a interface antes da produção em massa.

Como você evita vazamento de óleo no flange do motor hidráulico?

A carcaça de ferro fundido de peça única e a junta de flange usinada com precisão reduzem o risco de vazamento sob flutuação de pressão. Durante a inspeção final, realizamos um teste de vedação em toda a carcaça e verificamos a interface do flange antes que a caixa de engrenagens seja embalada para exportação.

Qual é a diferença entre ND D296, ND D251 e ND D011?

O ND D296 é o modelo de alto torque para espalhadores de pomares, com classificação de 8.000 N·m e relação de 31,7:1. ND D251 é uma caixa de engrenagens hidráulica universal em ferro fundido com 2600 N·m e relação 21,1:1 para máquinas agrícolas em geral. ND D011 é uma unidade de transmissão hidrostática de baixa relação com 450 N·m e relação de 1,9:1 para distribuição contínua de fertilizante orgânico.

Que documentos você fornece com caixas de engrenagens hidráulicas exportadas?

Cada remessa é documentada com registros de inspeção, resultados de testes, listas de embalagem, informações de placa de identificação e, quando solicitado, desenhos técnicos e manual de instalação. Também confirmamos os detalhes da embalagem de exportação antes do envio para se adequar às condições do frete marítimo.
